Фотографии шумоизоляции Cupra Formentor 2023

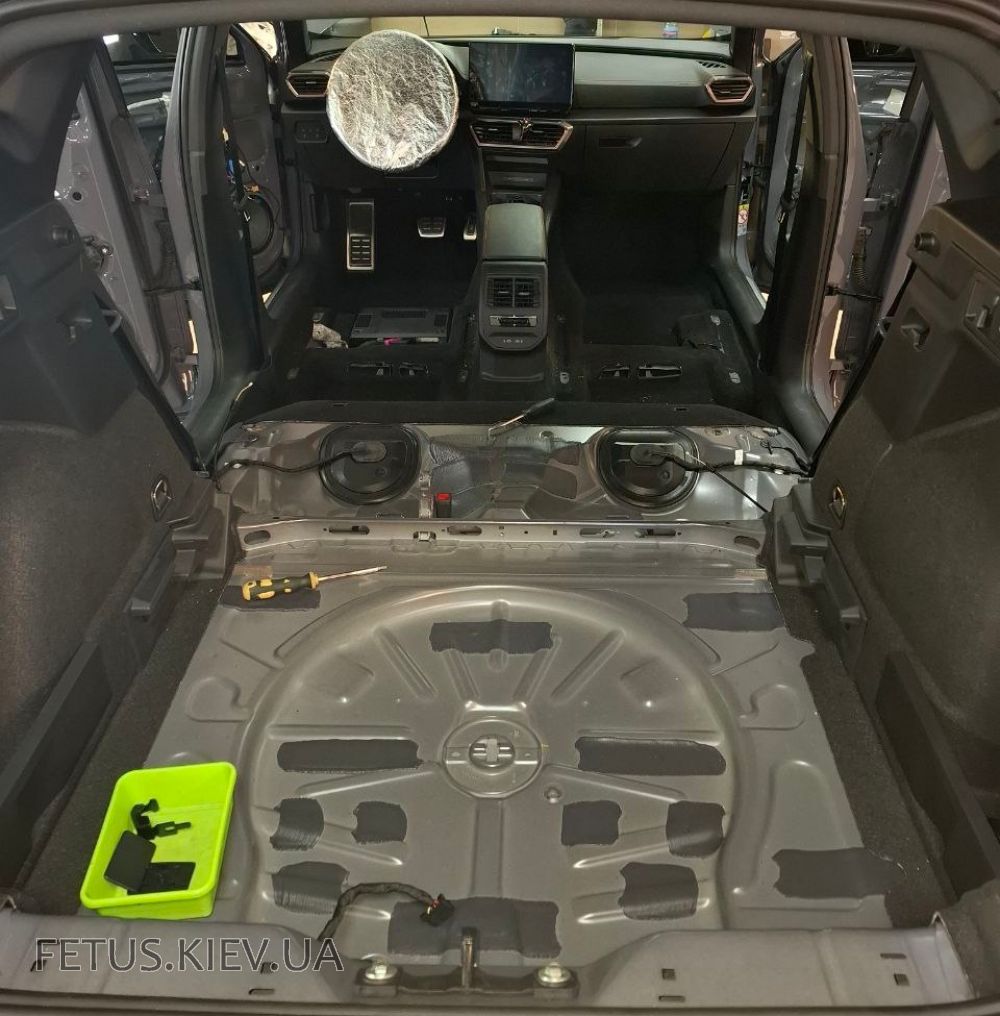

Розбираємо...

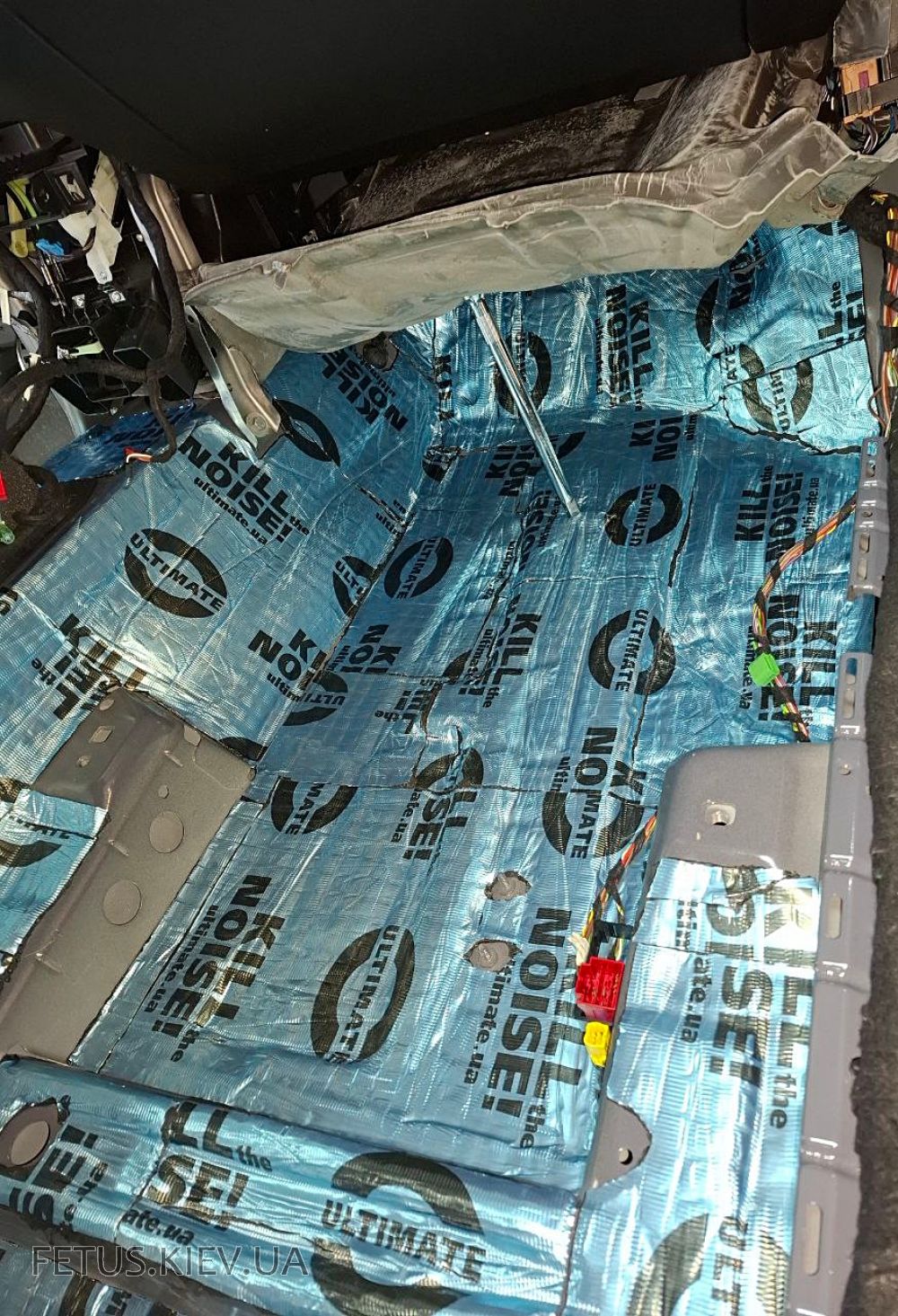

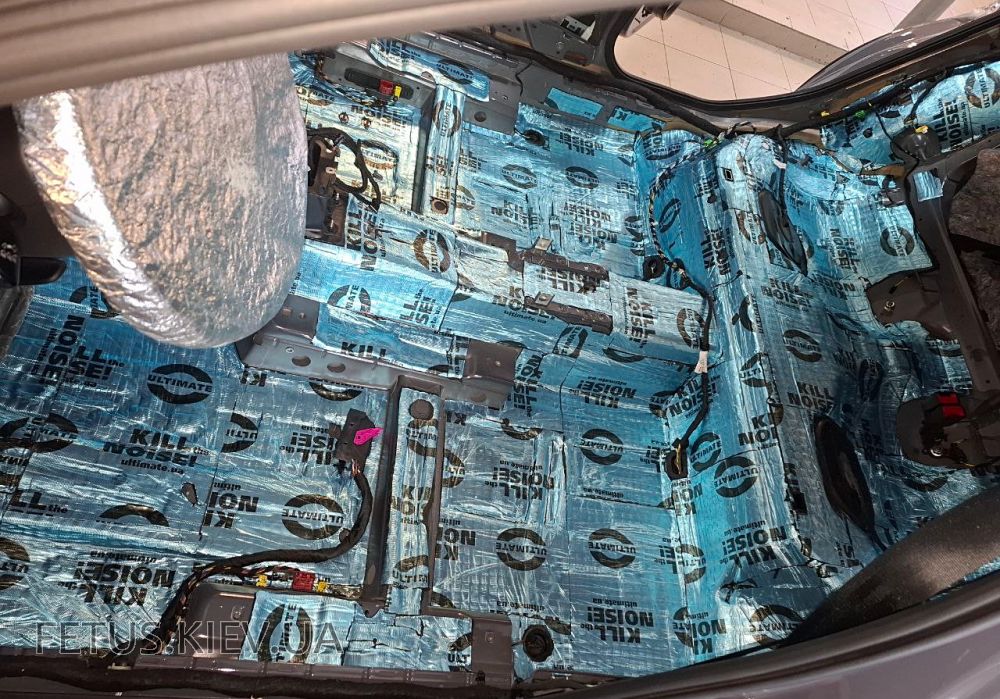

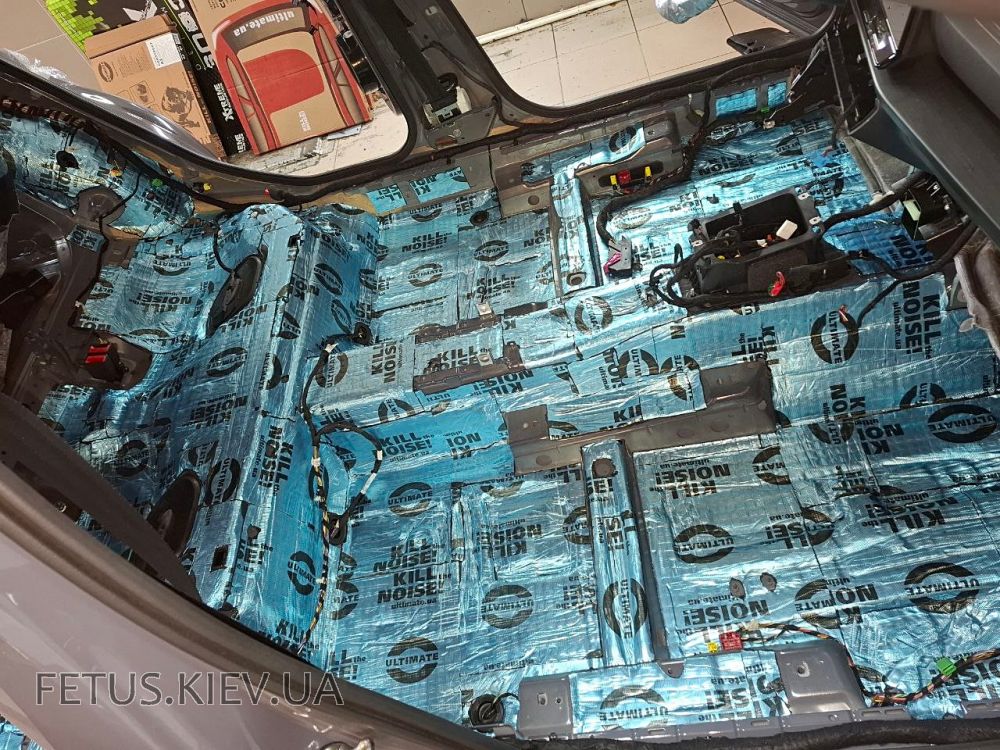

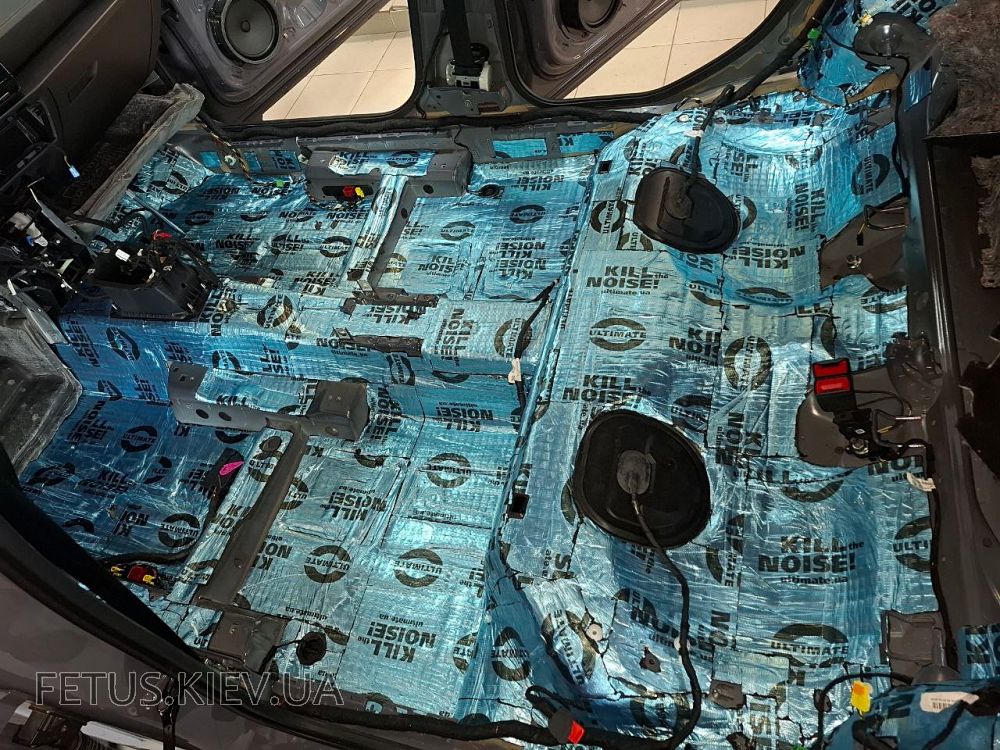

У якості 1-го шару віброізоляції від нижньої частини стінки моторного відсіку, ...

... на підлозі салону і під заднім сидінням використовуємо відносно м'який ...

... Ultimate Construct-A3 з основою з первинного каучуку. Той самий А3 ...

... використовуємо і для локальної обробки внутрішніх ребер підлоги

Намагаємось залізти якомога вище на стінку моторного відсіку

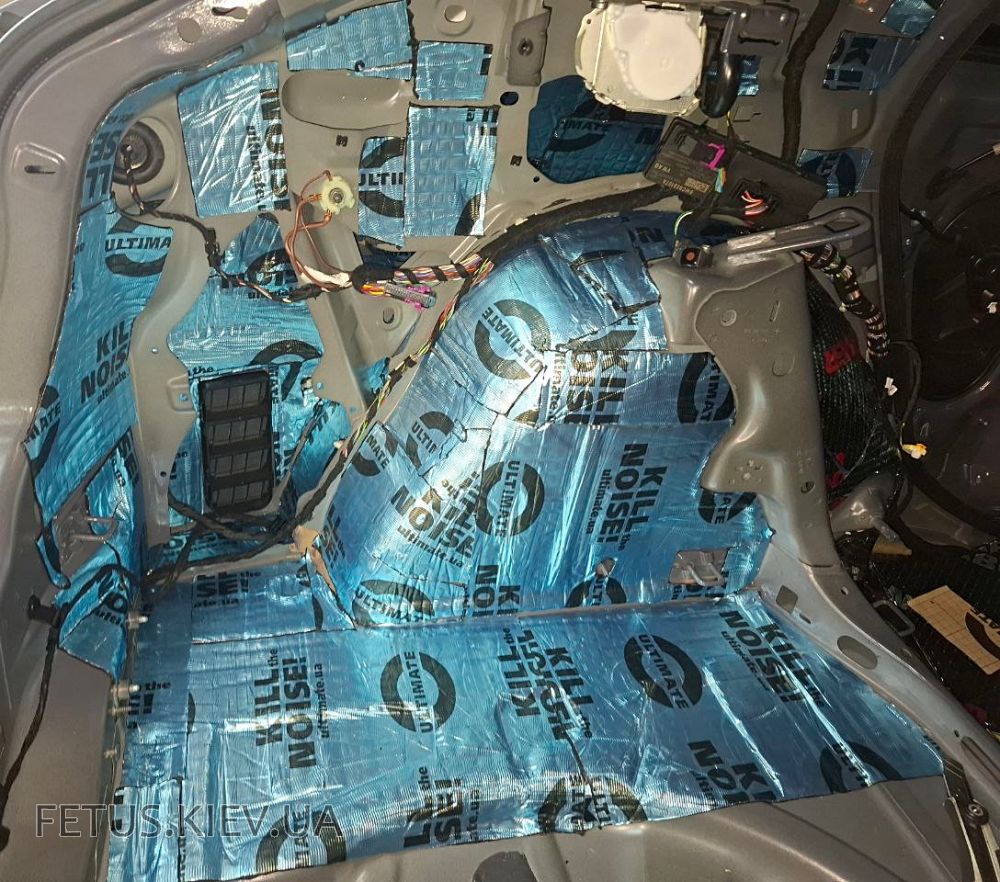

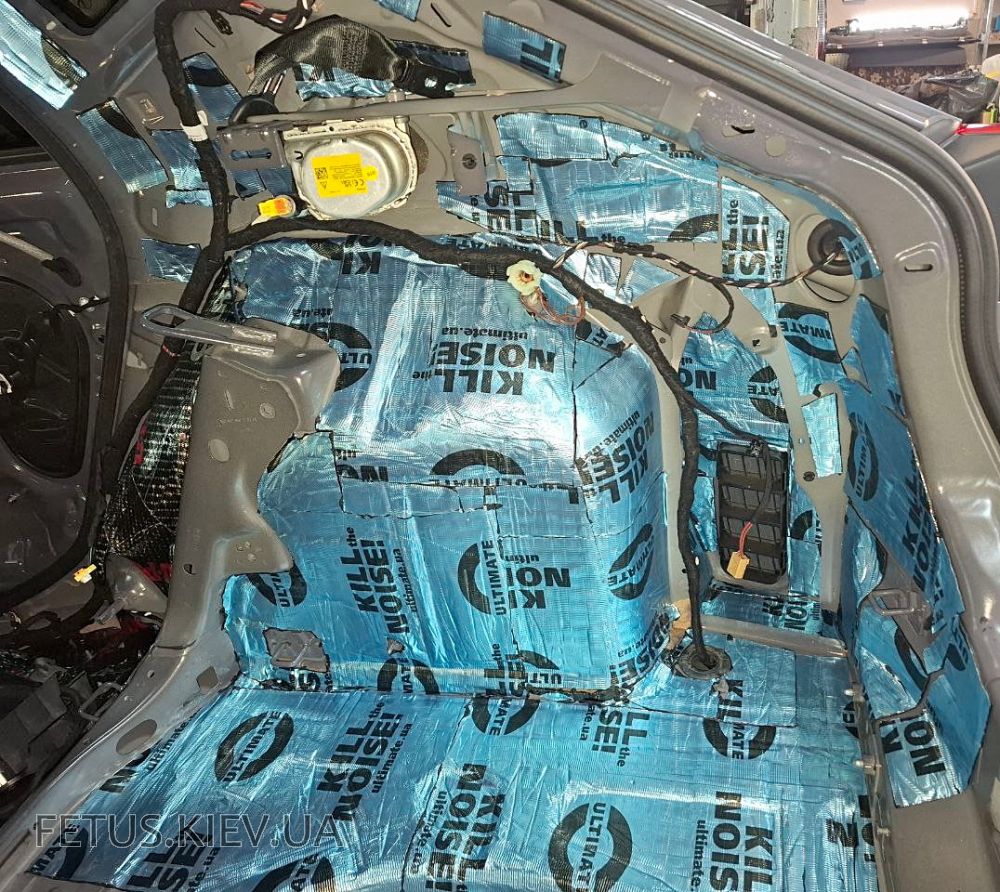

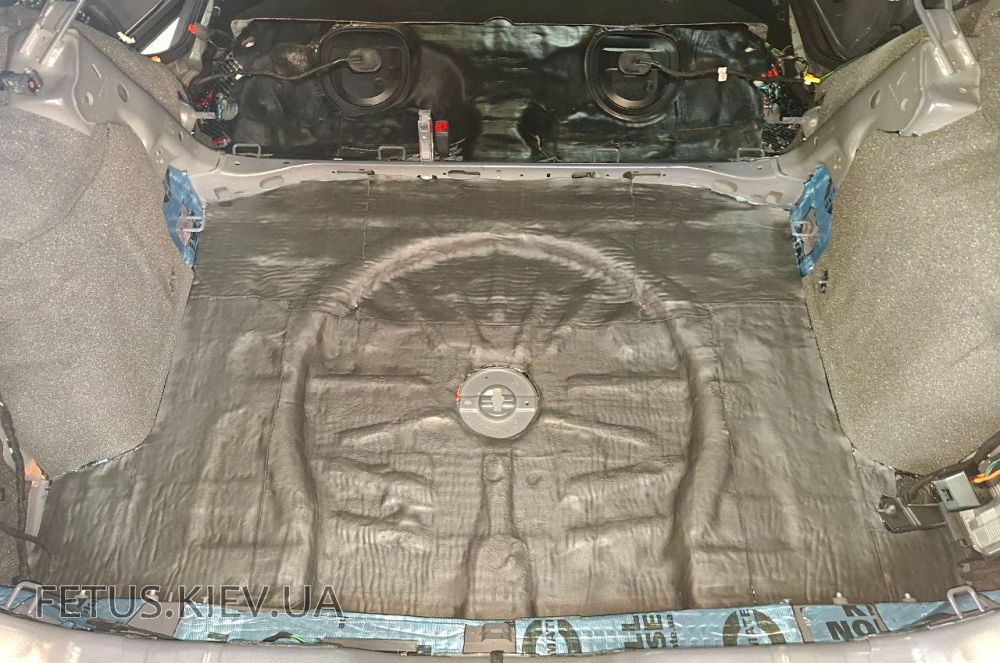

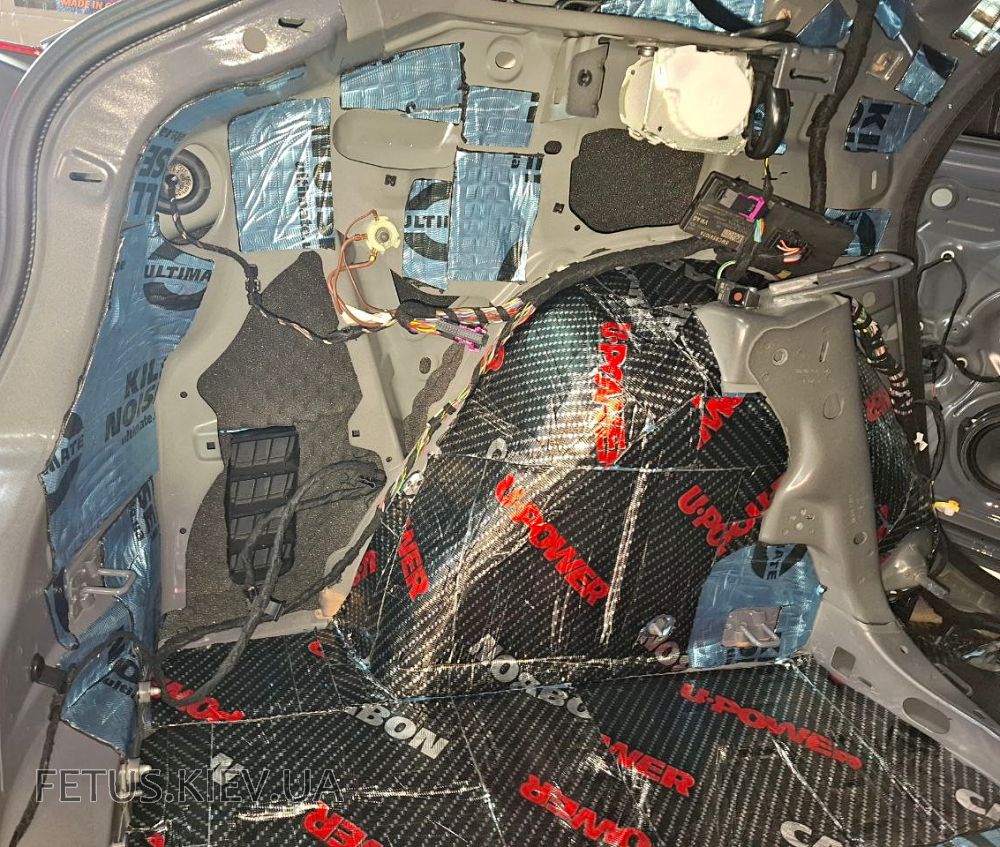

Ultimate Construct-A3 також використовуємо і на задніх арках, і в задніх крилах, ...

... і на підлозі багажника

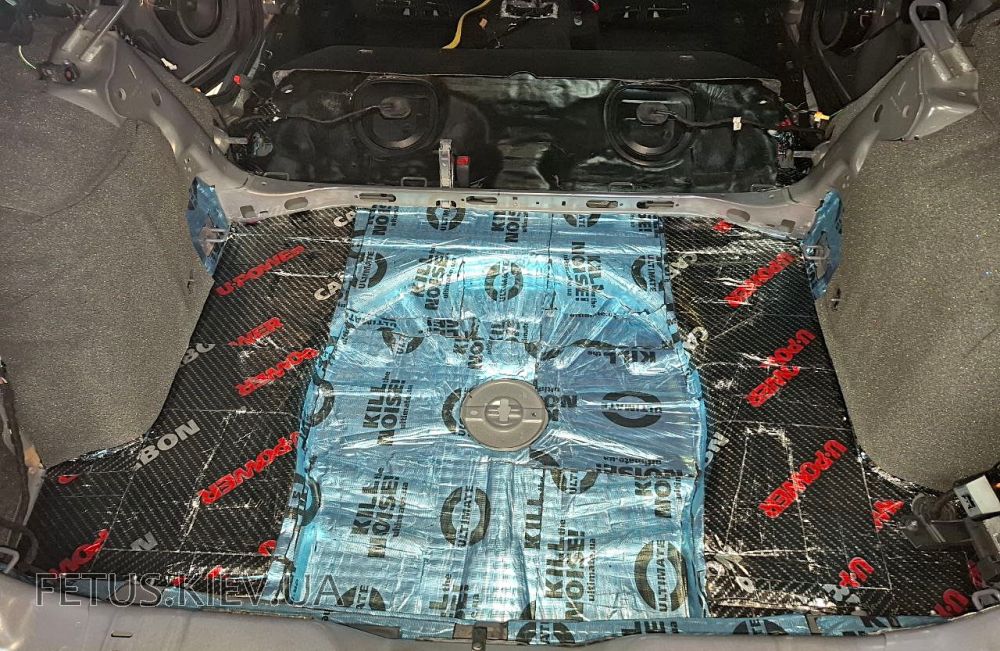

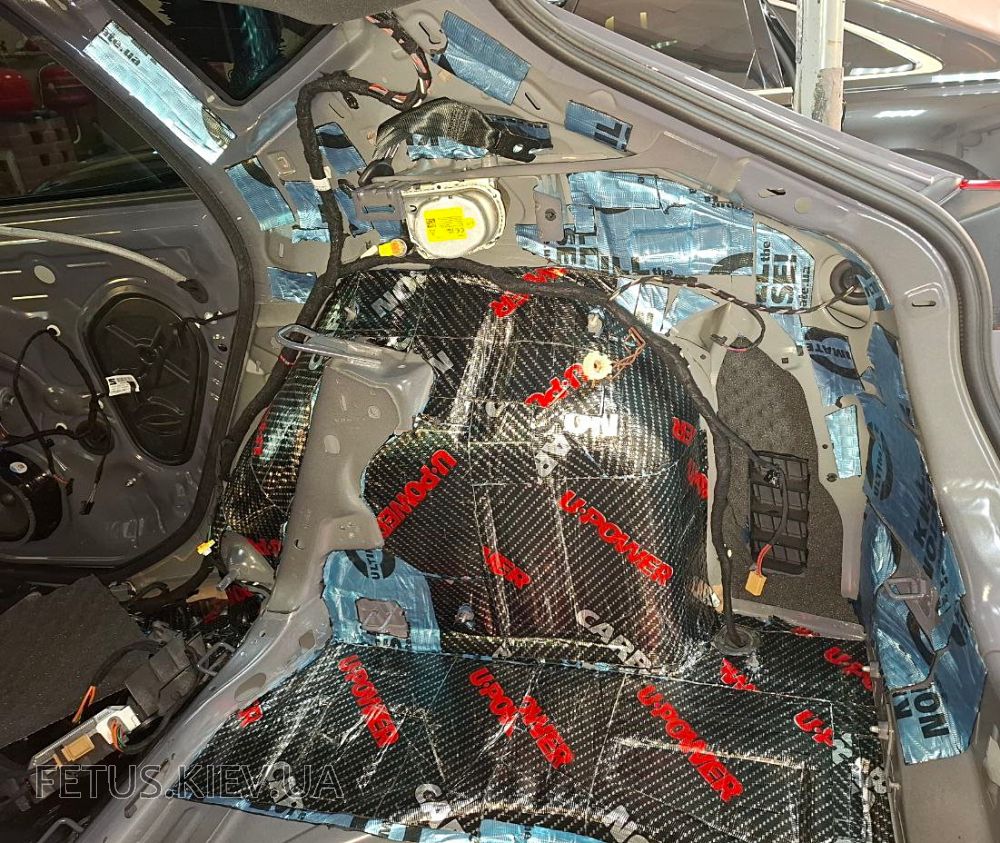

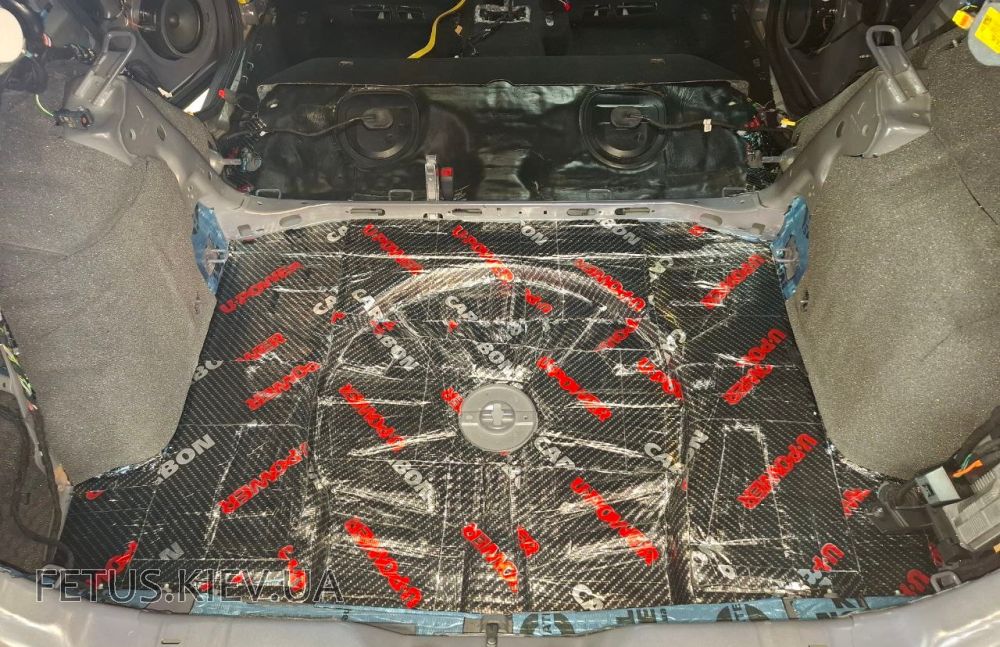

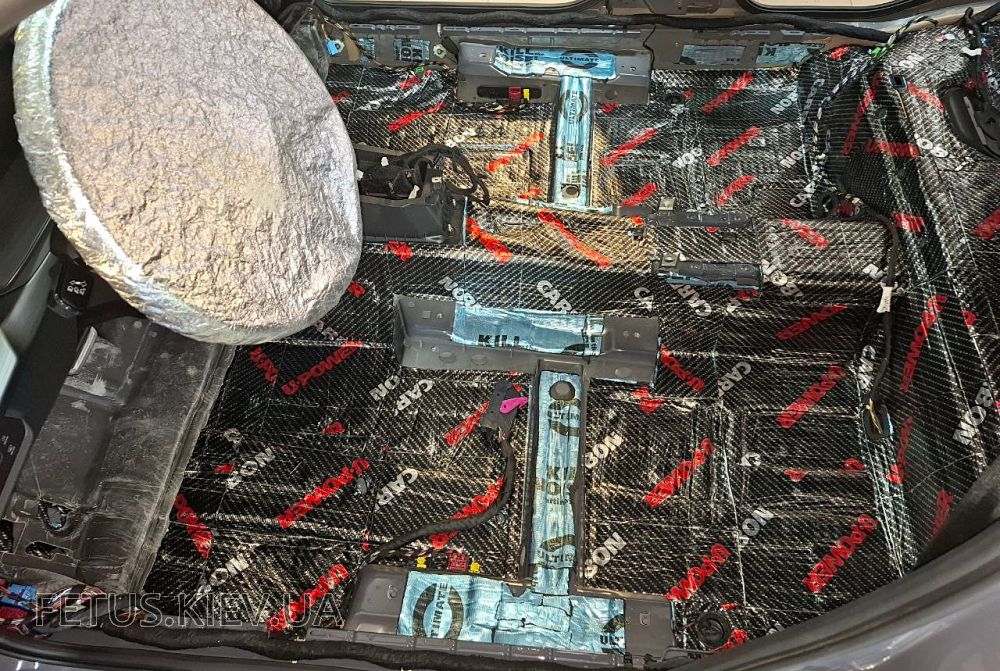

У якості 2-го шару віброізоляції на задніх арках, на підлозі багажника у нас ...

... U-Power Carbon з жорсткою мастикою (найпрогресивніший матеріал, доречі)

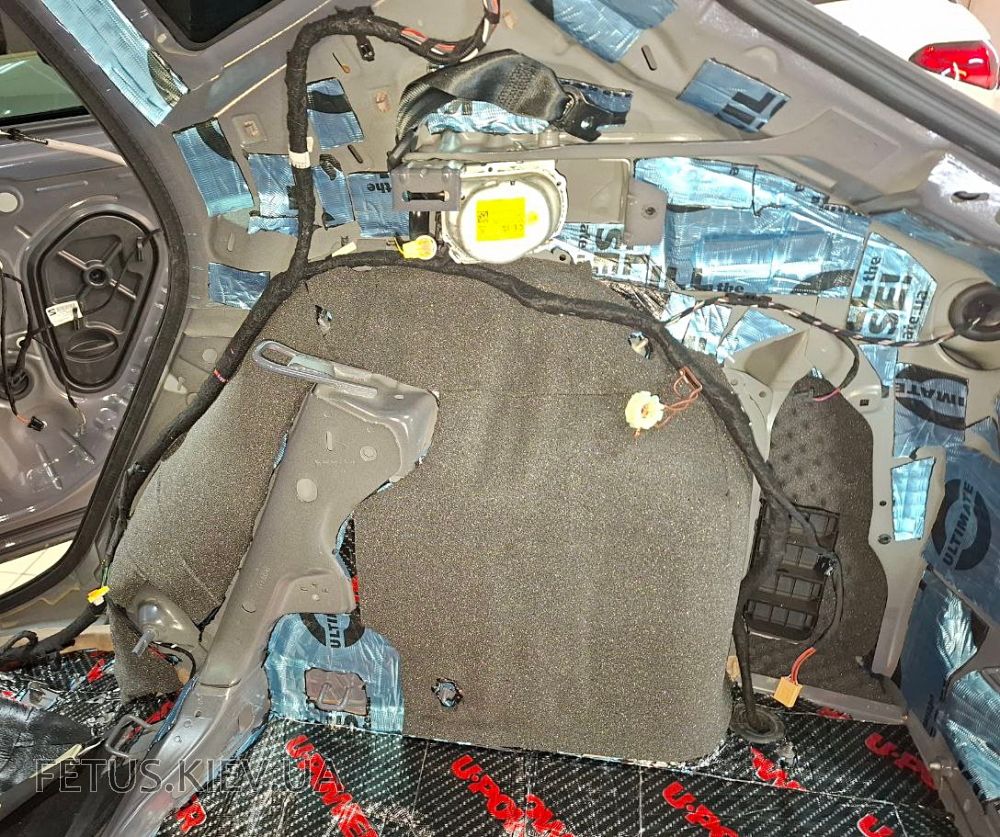

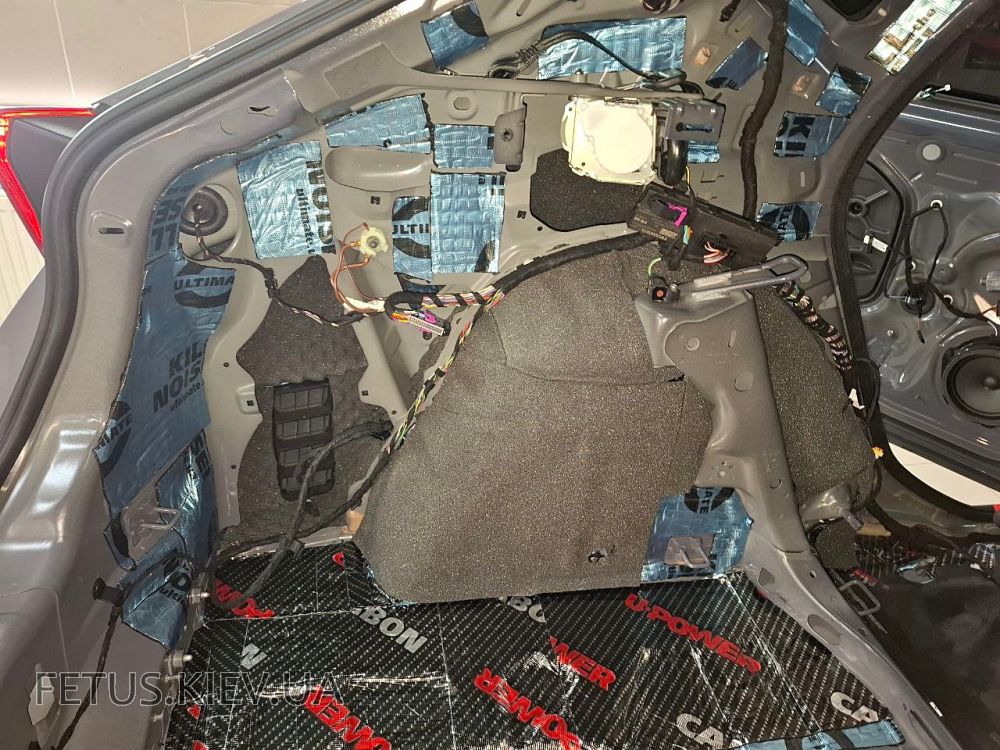

У якості шару шумопоглинача в задніх крилах використовуємо U-Power ...

... Overtone 15 мм з пірамідальною структурою поверхні, а ось для задніх ...

... арок вистачить і хоч максимально щільного, але не дуже товстого U-Power ...

... Overtone7 (бо потрібно ще все зібрати максимально обережно)

На підлозі салону додатковий шар шумовідбивача Ultimate Soft-3

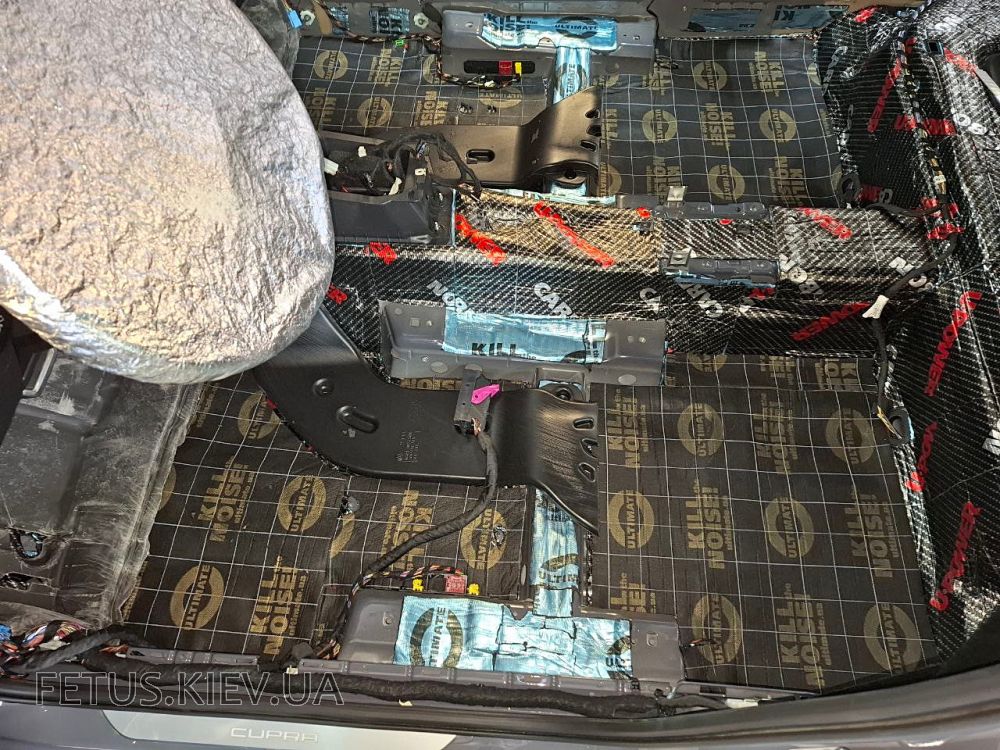

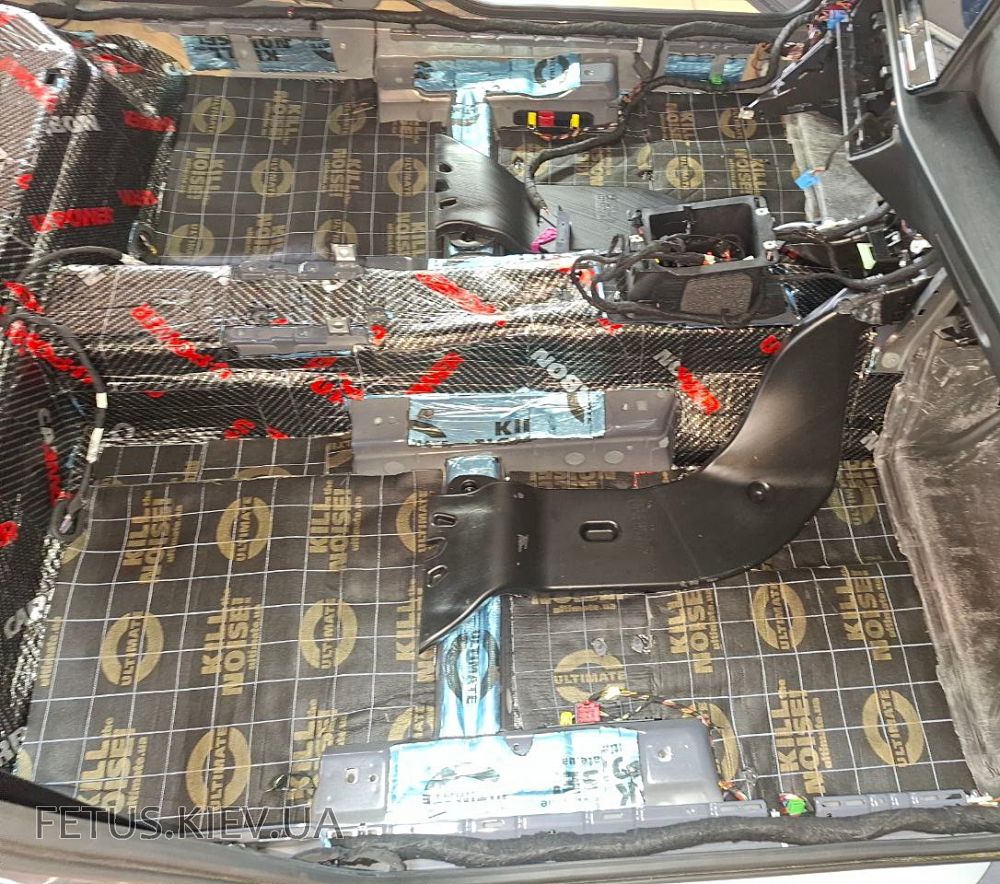

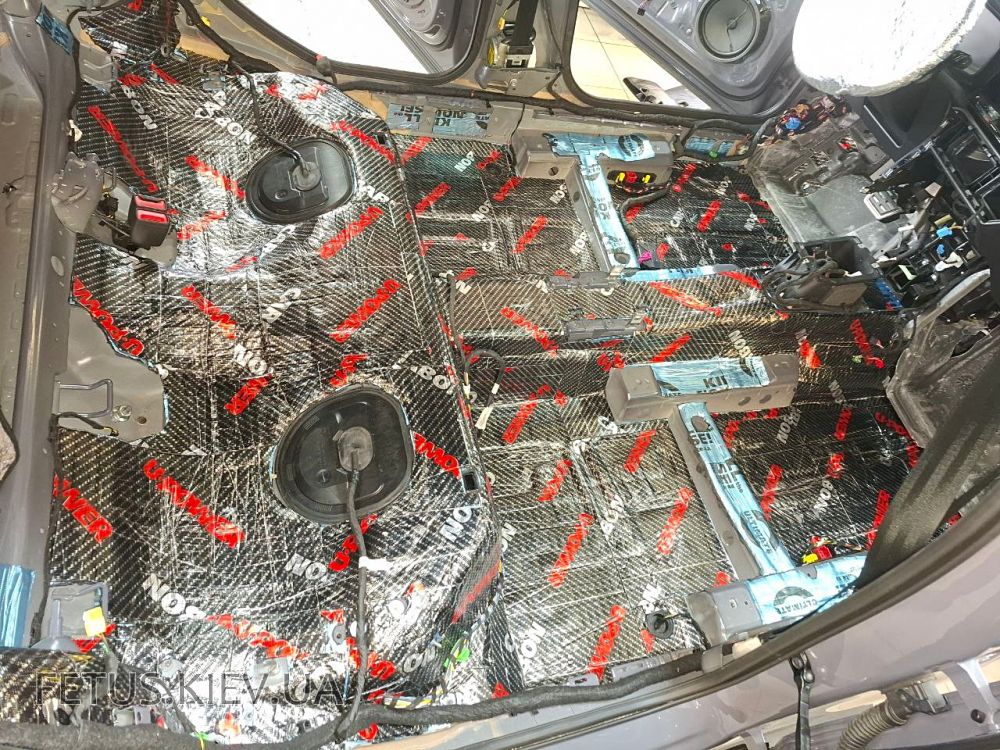

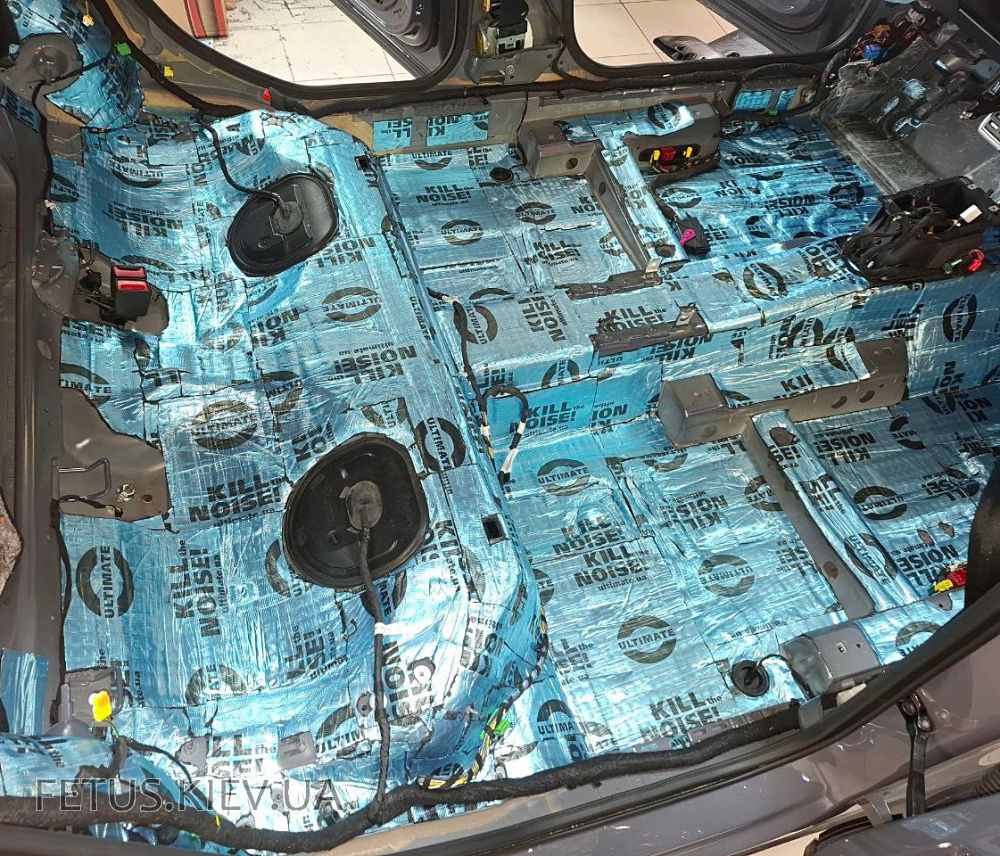

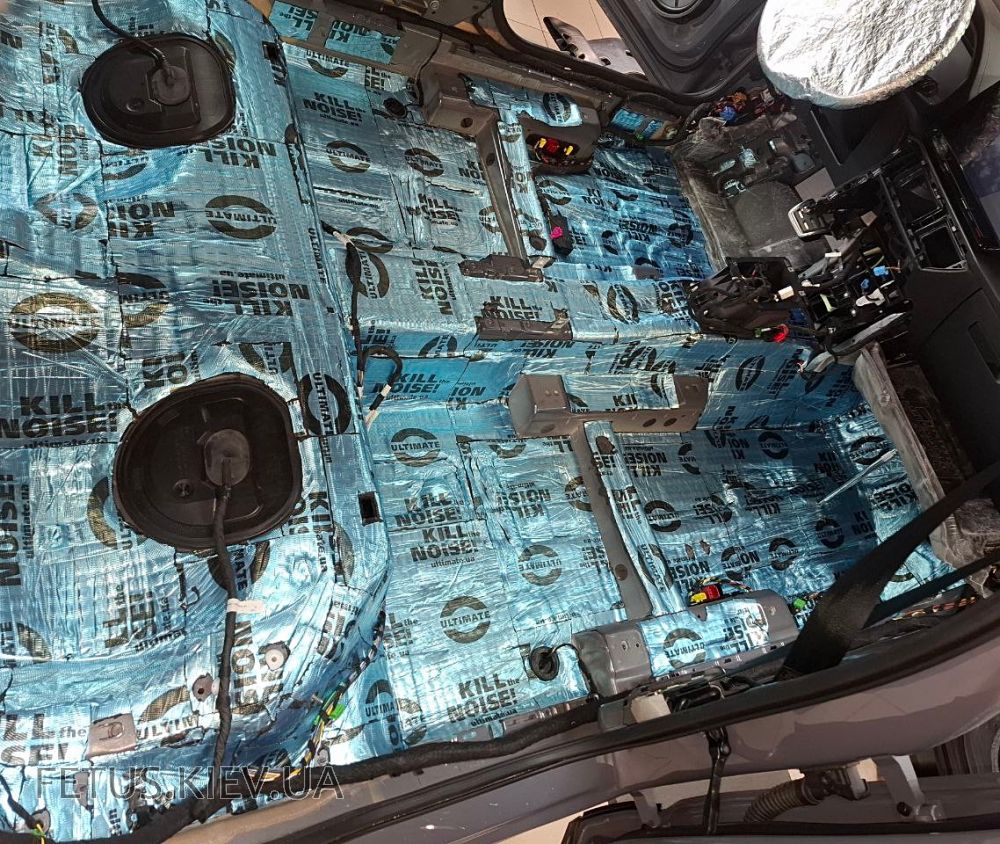

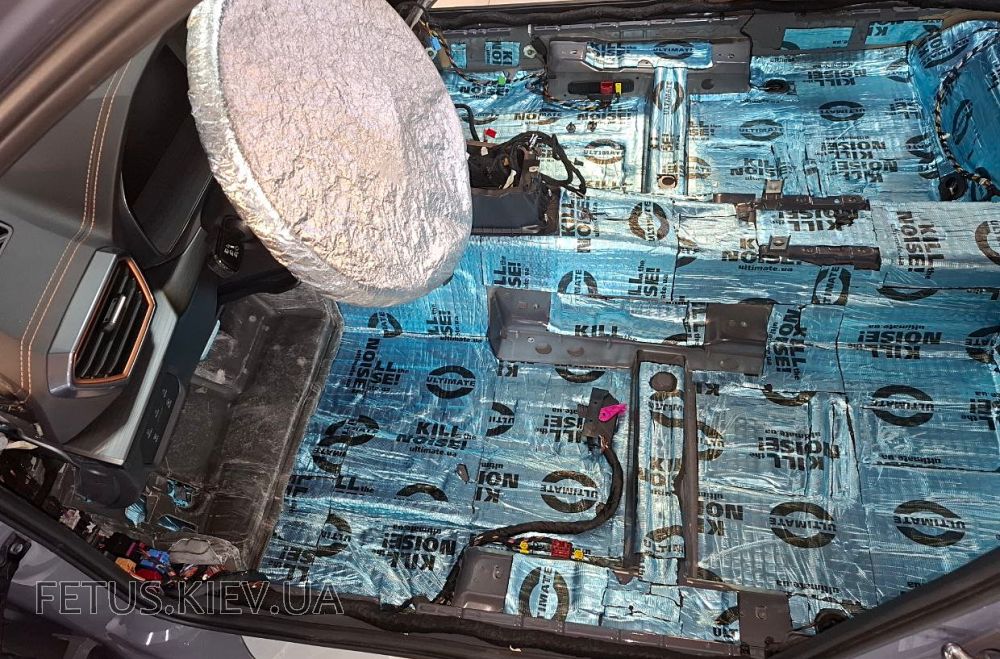

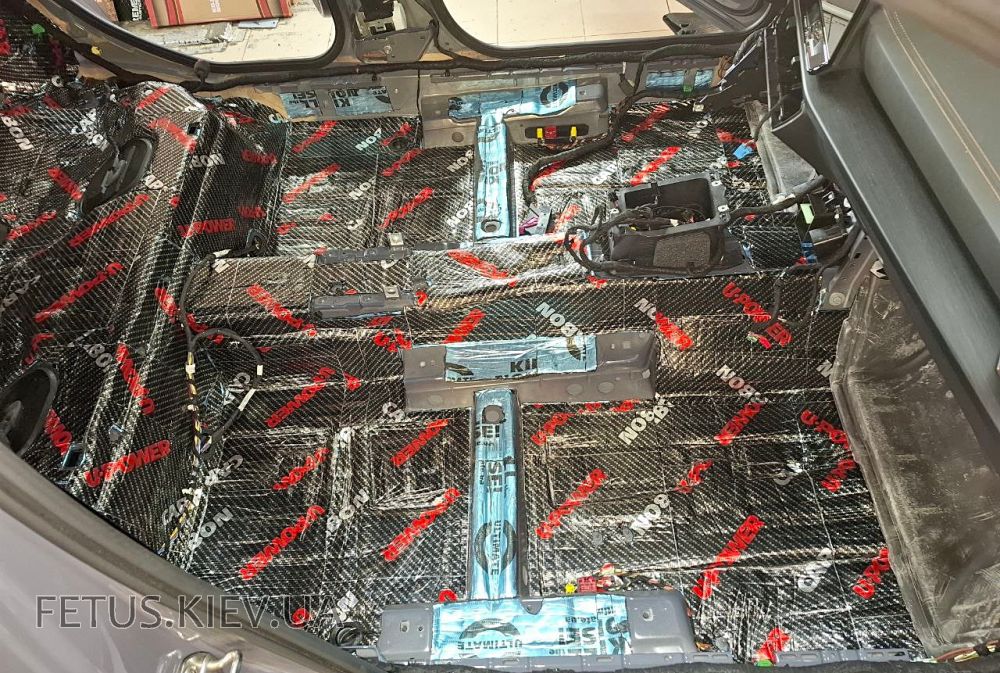

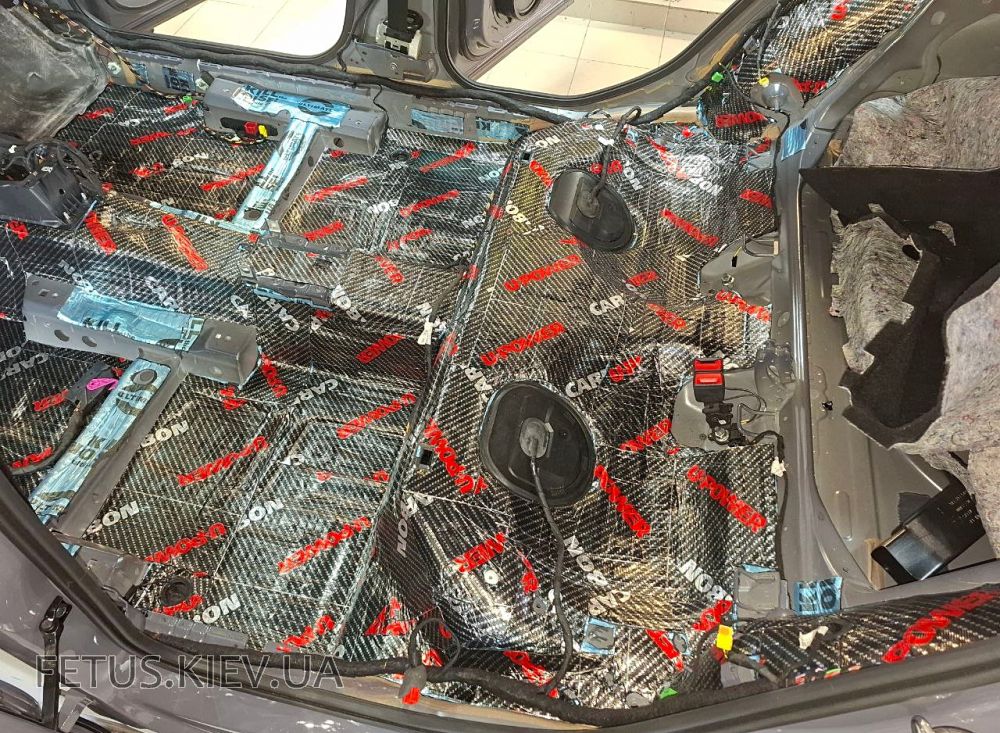

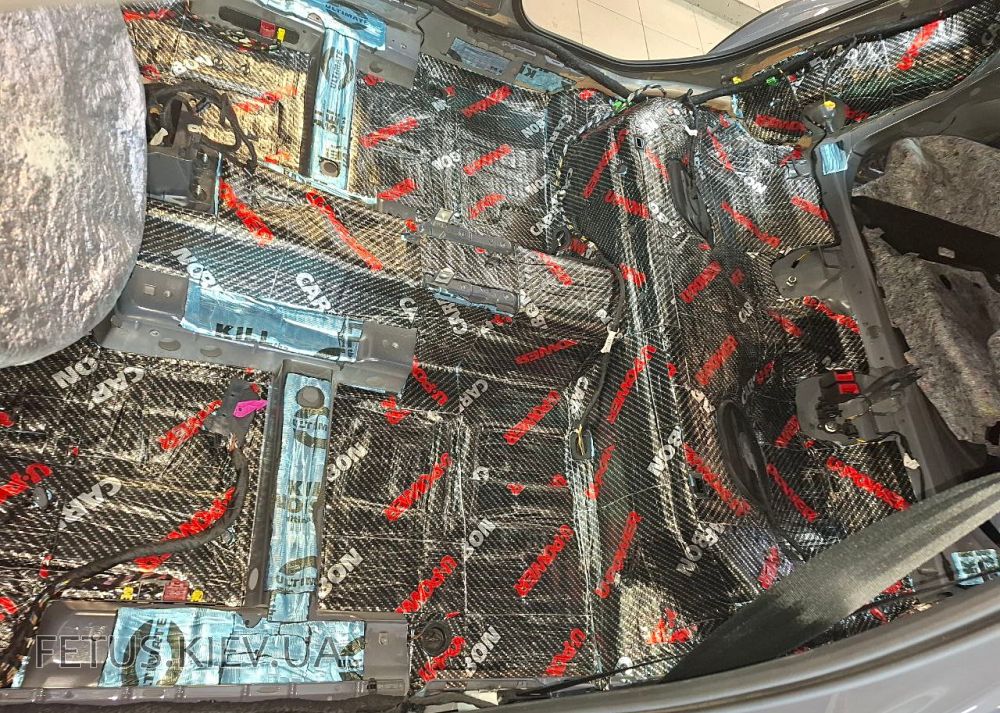

U-Power Carbon - це віброізоляційний матеріал 2-го шару на рівних ділянках ...

... підлоги від нижньої частини стінки моторного відсіку (разом з передніми ...

... арками) і до заднього сидіння включно

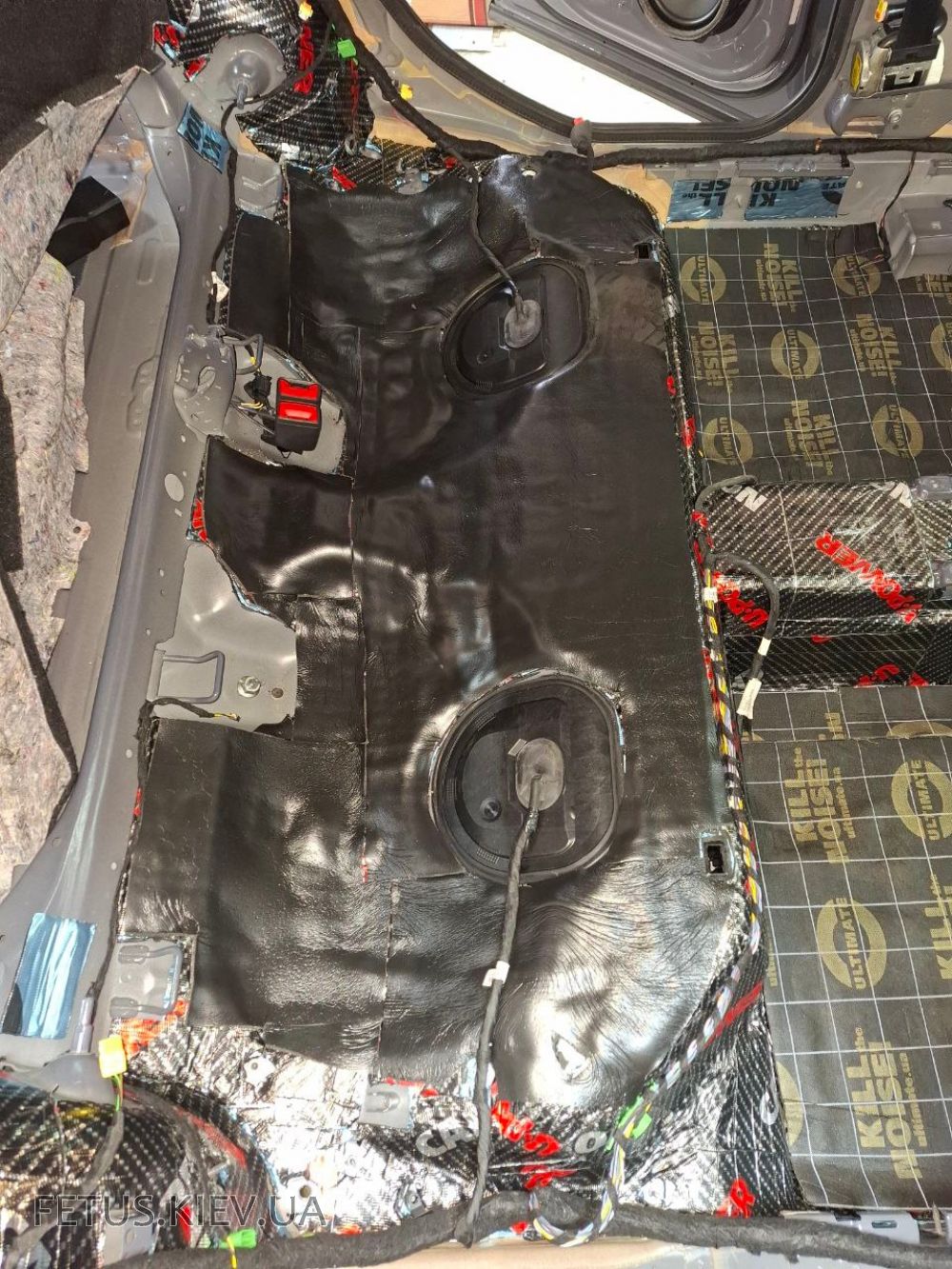

Шумовідбивач на підлозі - це так званий "продукт віднесеного шару" Ultimate ...

... Block Out (складається з 2-х шарів різної щільності)

Під заднім сидінням - додатковий шумопоглинач Ultimate SQL 5L

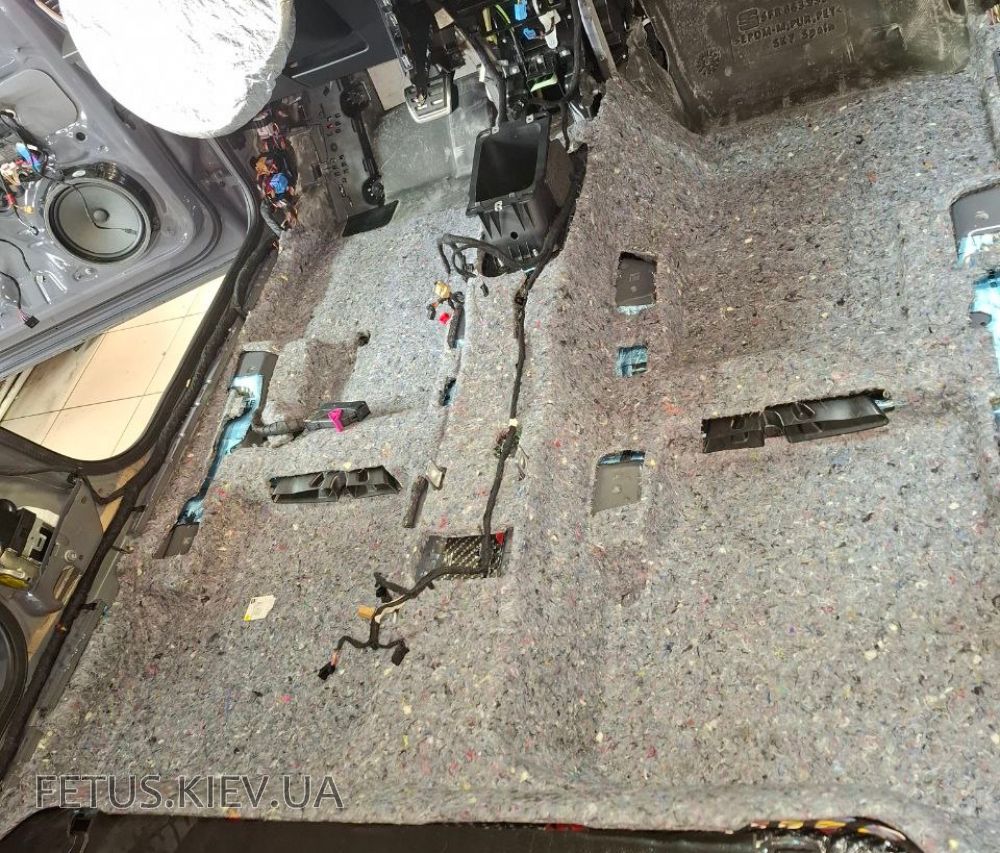

Рідний матеріал під килимом повертаємо на місце в незмінному вигляді

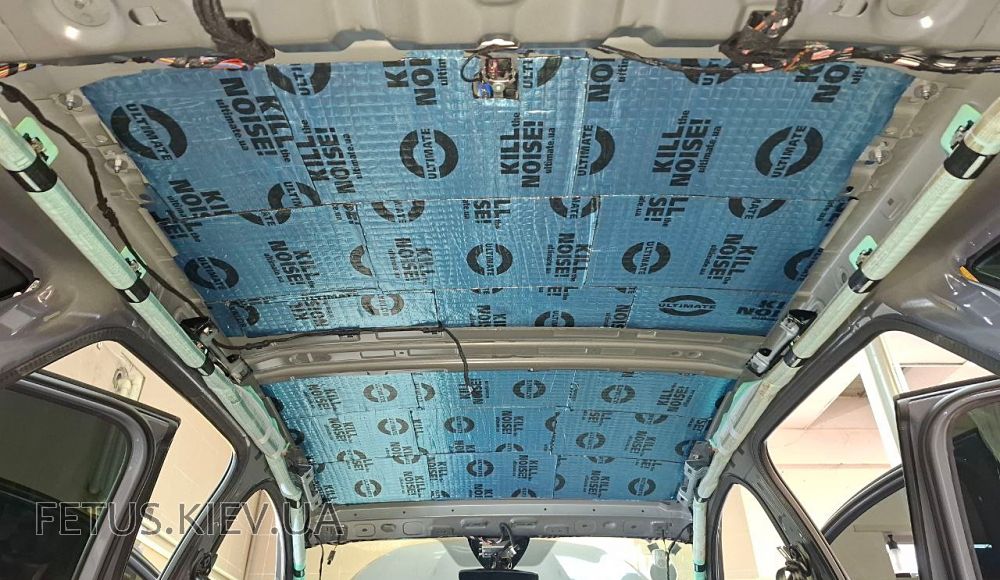

Віброізоляція стелі автомобіля - Ultimate Construct-A3

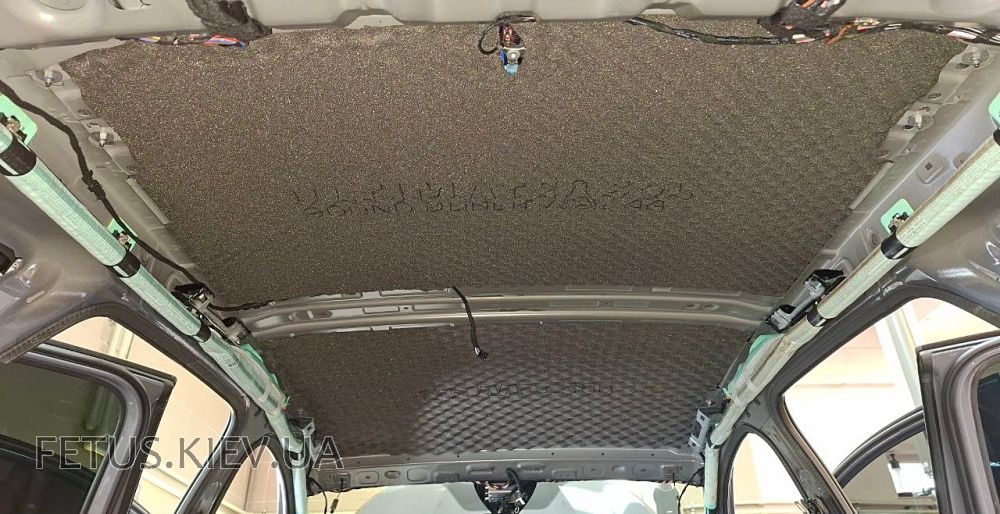

U-Power Overtone 15 мм у якості додаткового шумопоглинача на стелі

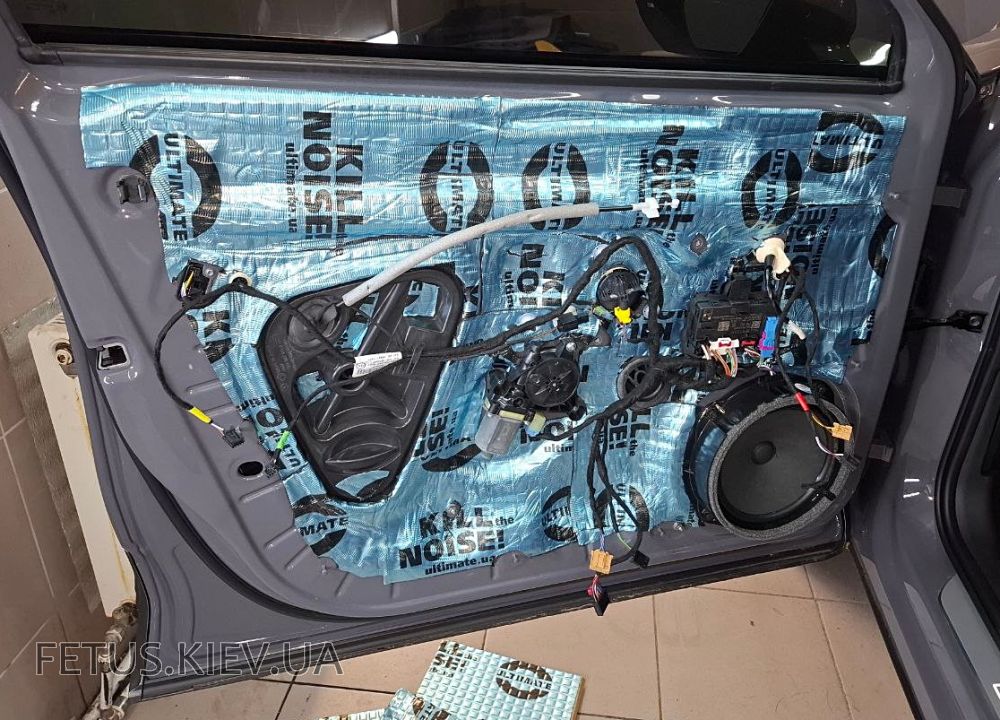

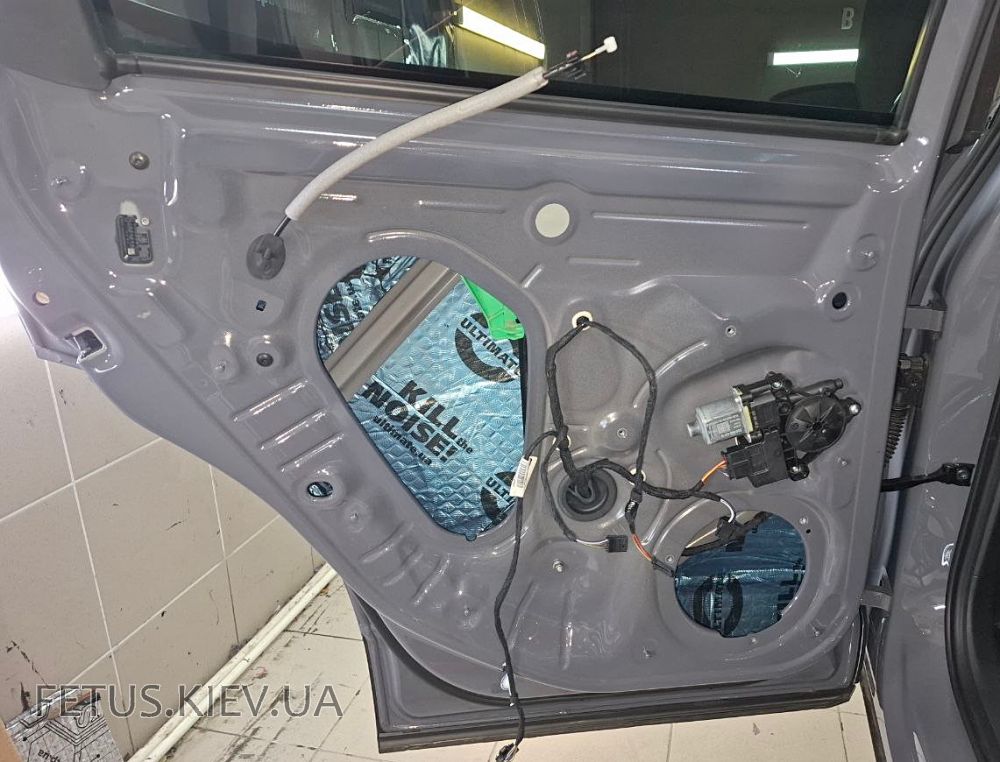

Віброізоляція зовнішніх фільонок дверей - Ultimate Construct-A3

Додатковий шар шумовідбивача на зовнішніх фільонках дверей - найлегший ...

... шумовідбивач з мембраною Ultimate Soft Plus

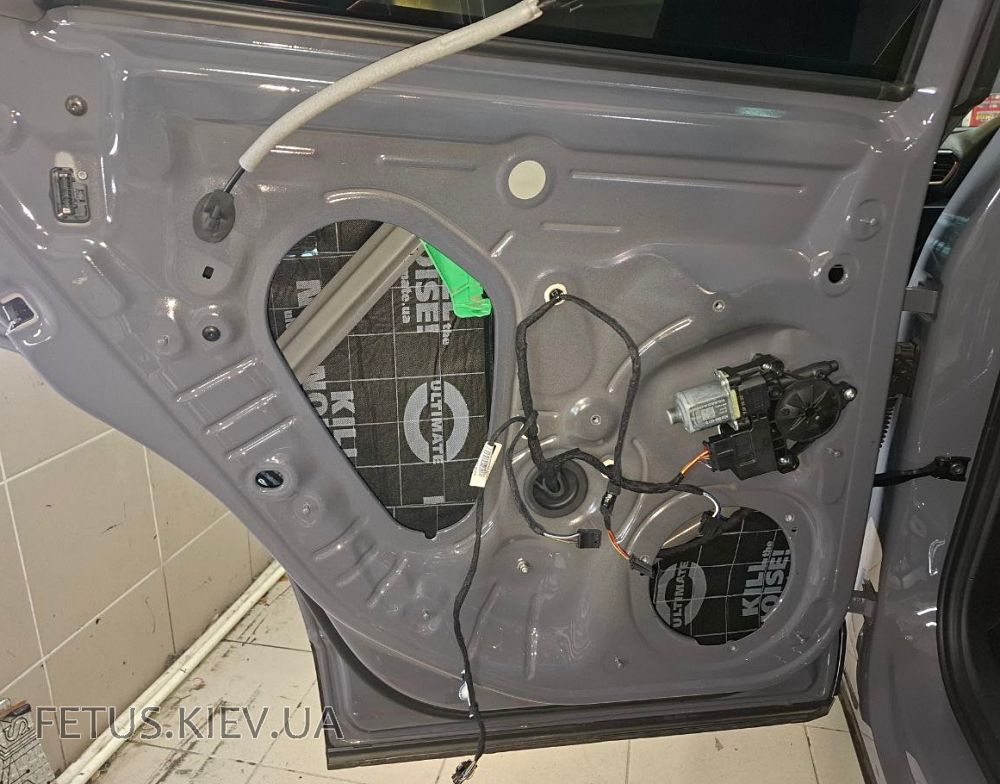

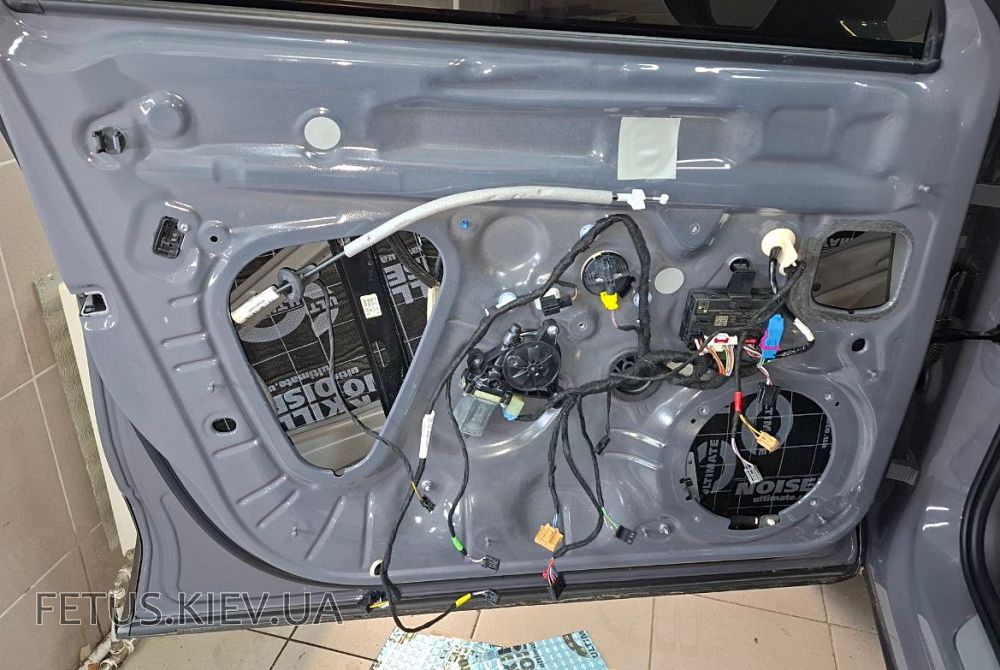

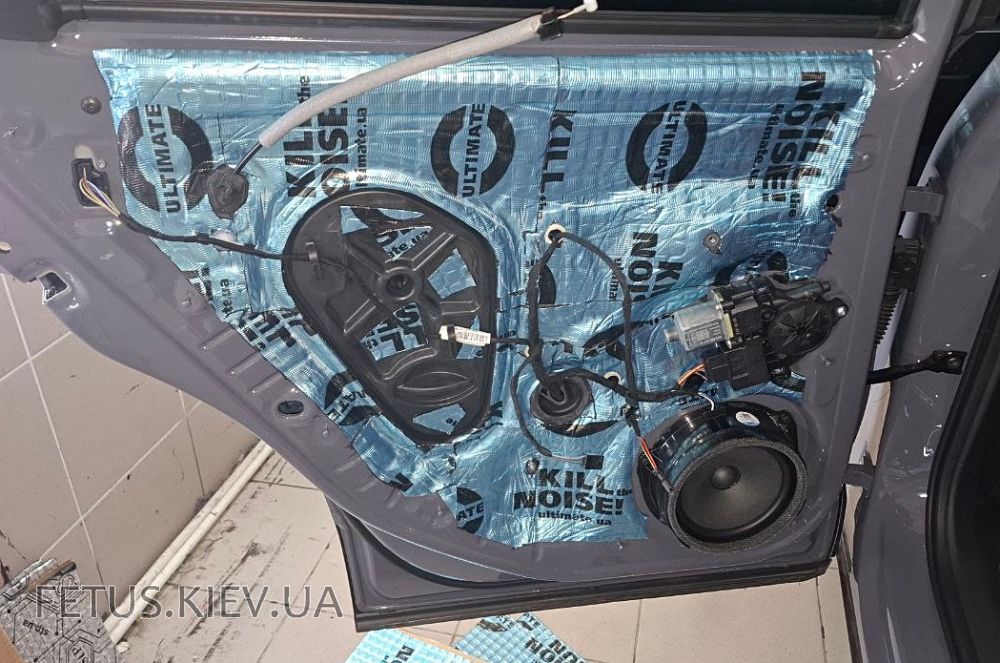

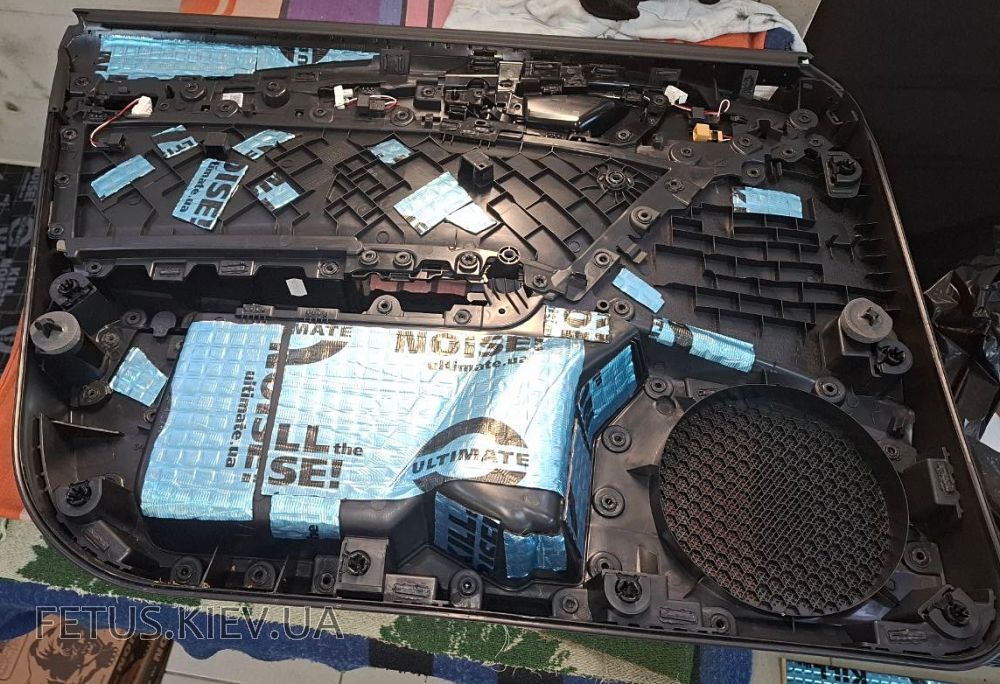

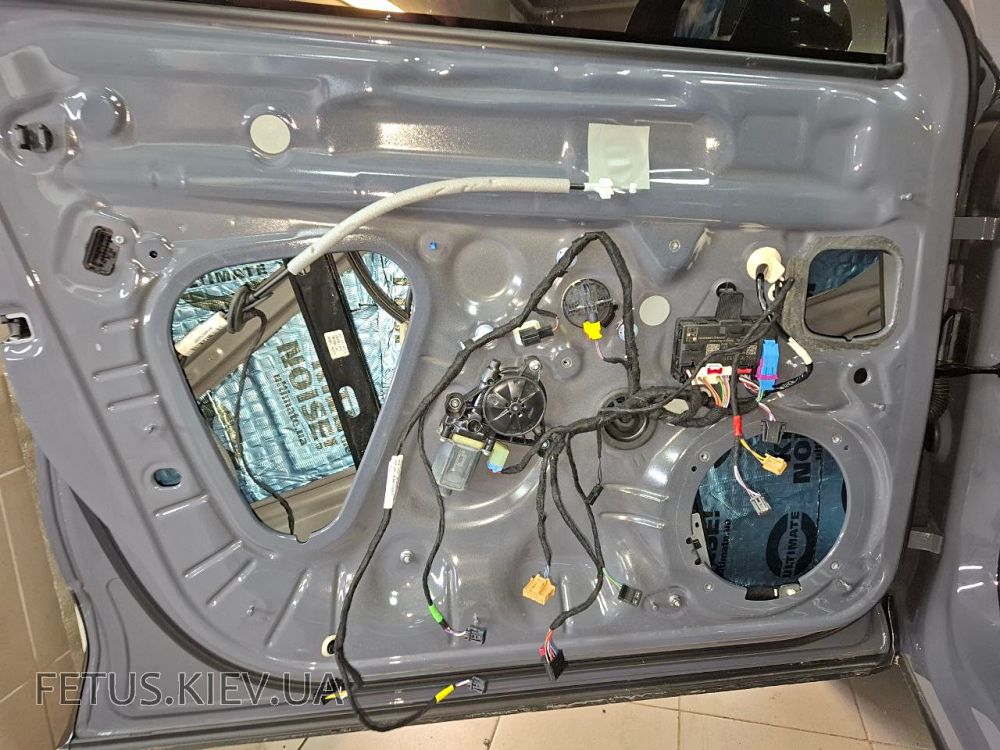

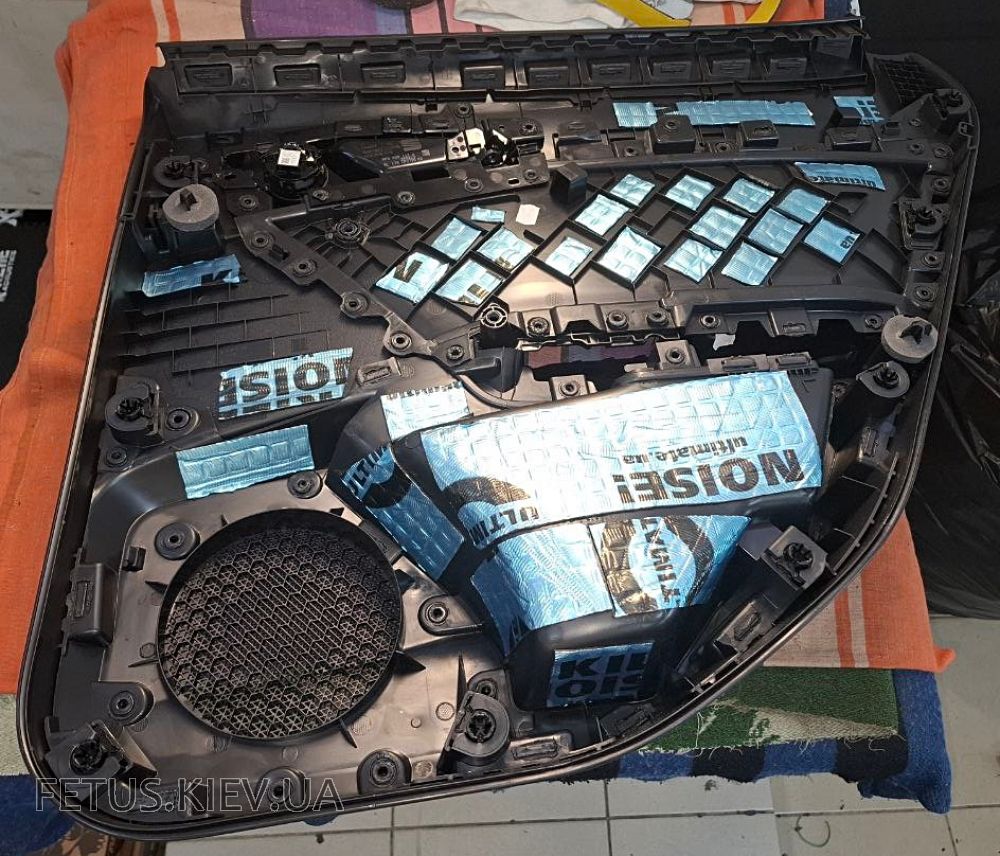

Легкий Ultimate Construct-A2 підходить нам для віброізоляції каркасів дверей ...

... під картами разом з перекриттям технологічних отворів, а також і для ...

... локальної віброізоляції ділянок карт дверей (з метою трішки збільшити їх ...

... вагу, що сприятиме зменшенню вібрацій і скрипів згодом)

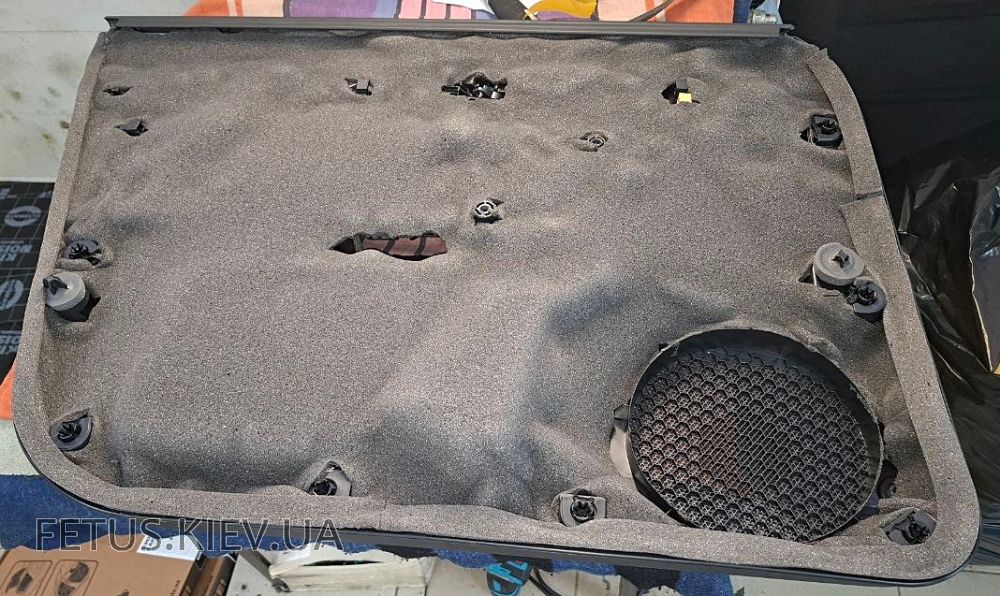

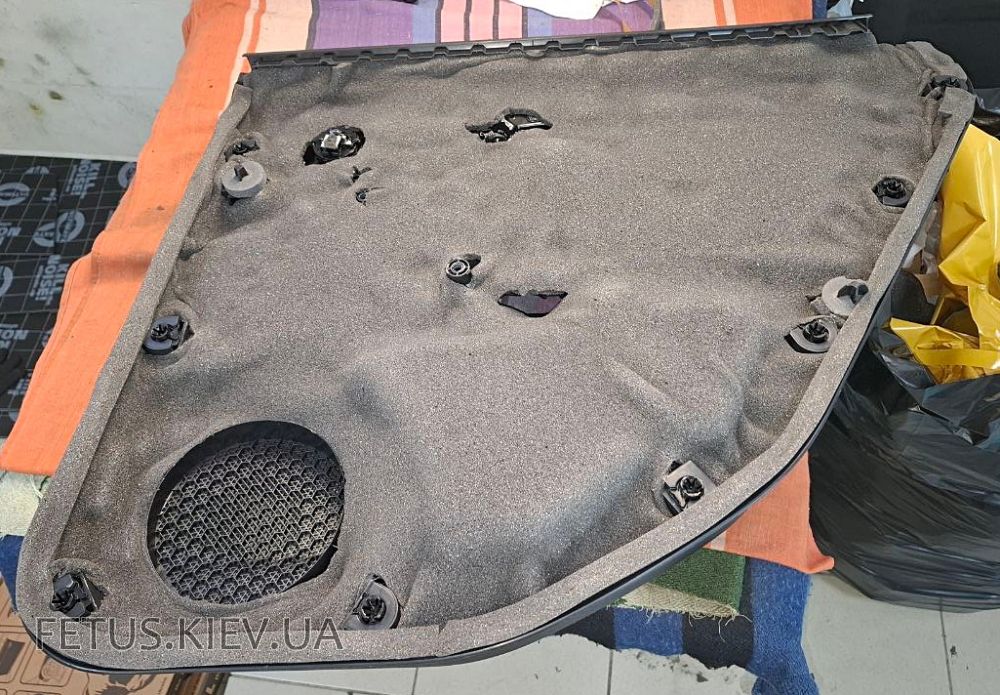

М'який, але дуже щільний шумопоглинач U-Power Overtone7 використовуємо ...

... на картах дверей по всій площі

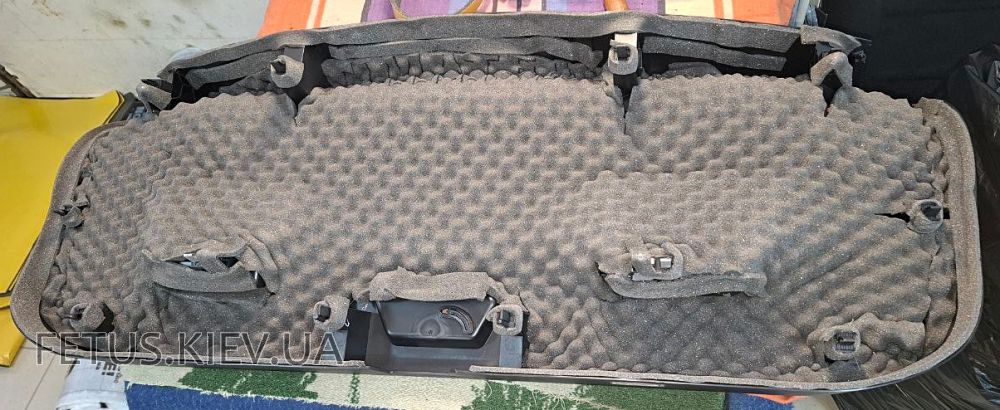

На накладці 5-ої двері знайдеться місце для м'якого U-Power Overtone 15 мм

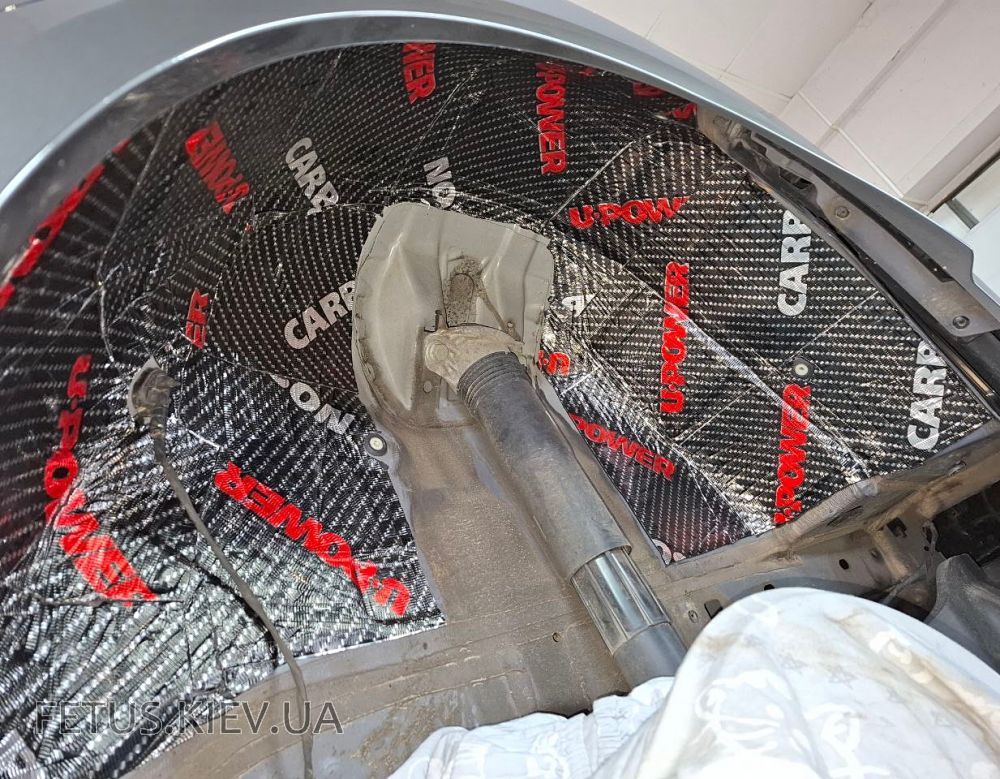

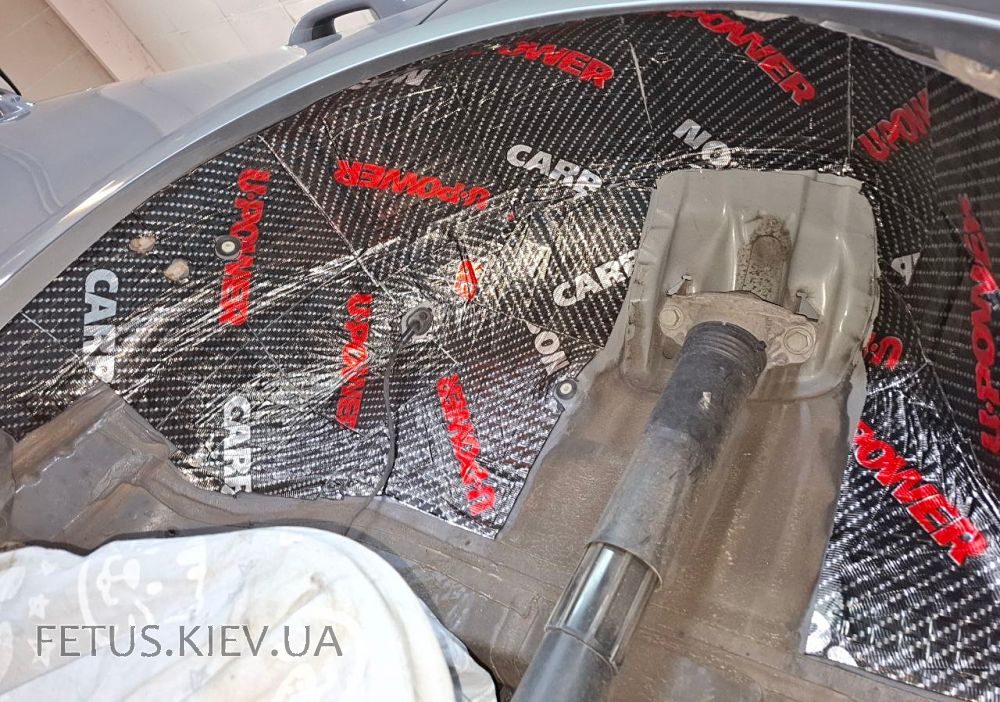

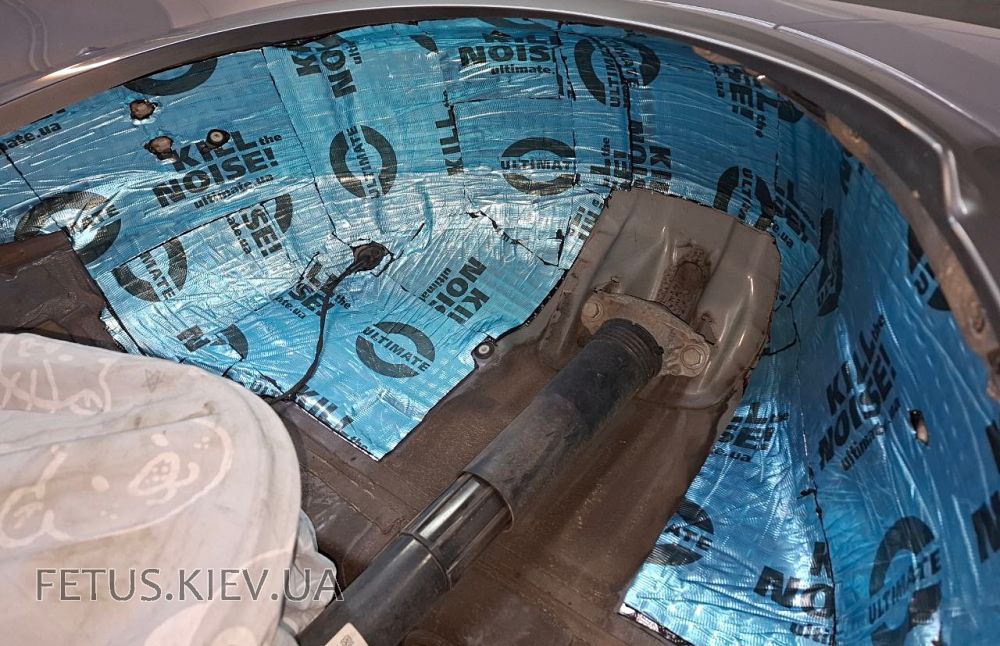

Для зовнішньої віброізоляції задніх арок використовуємо подвійний шар ...

... з U-Power Carbon (жорсткий шар) і Ultimate Construct-A3 (відносно м'яка вібра)

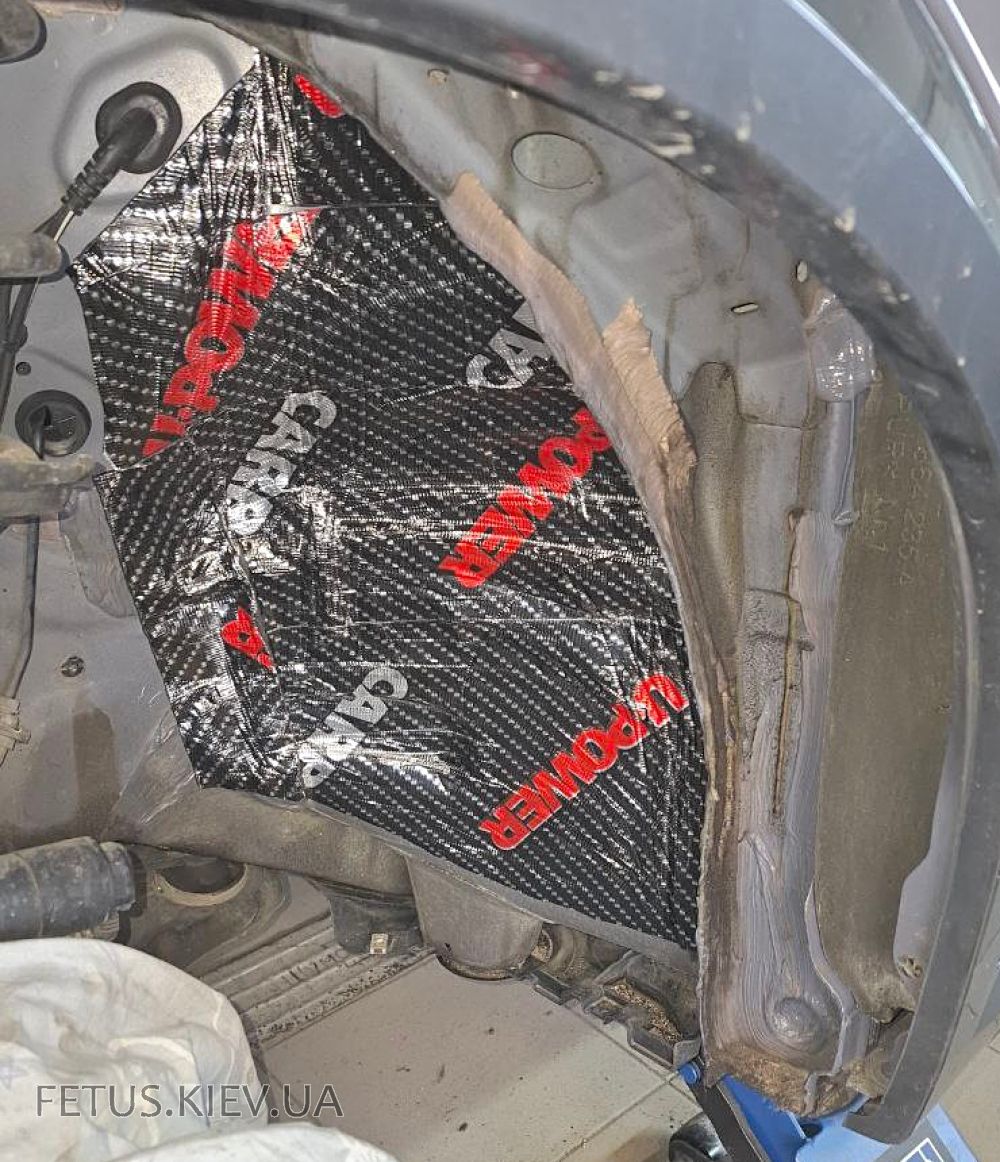

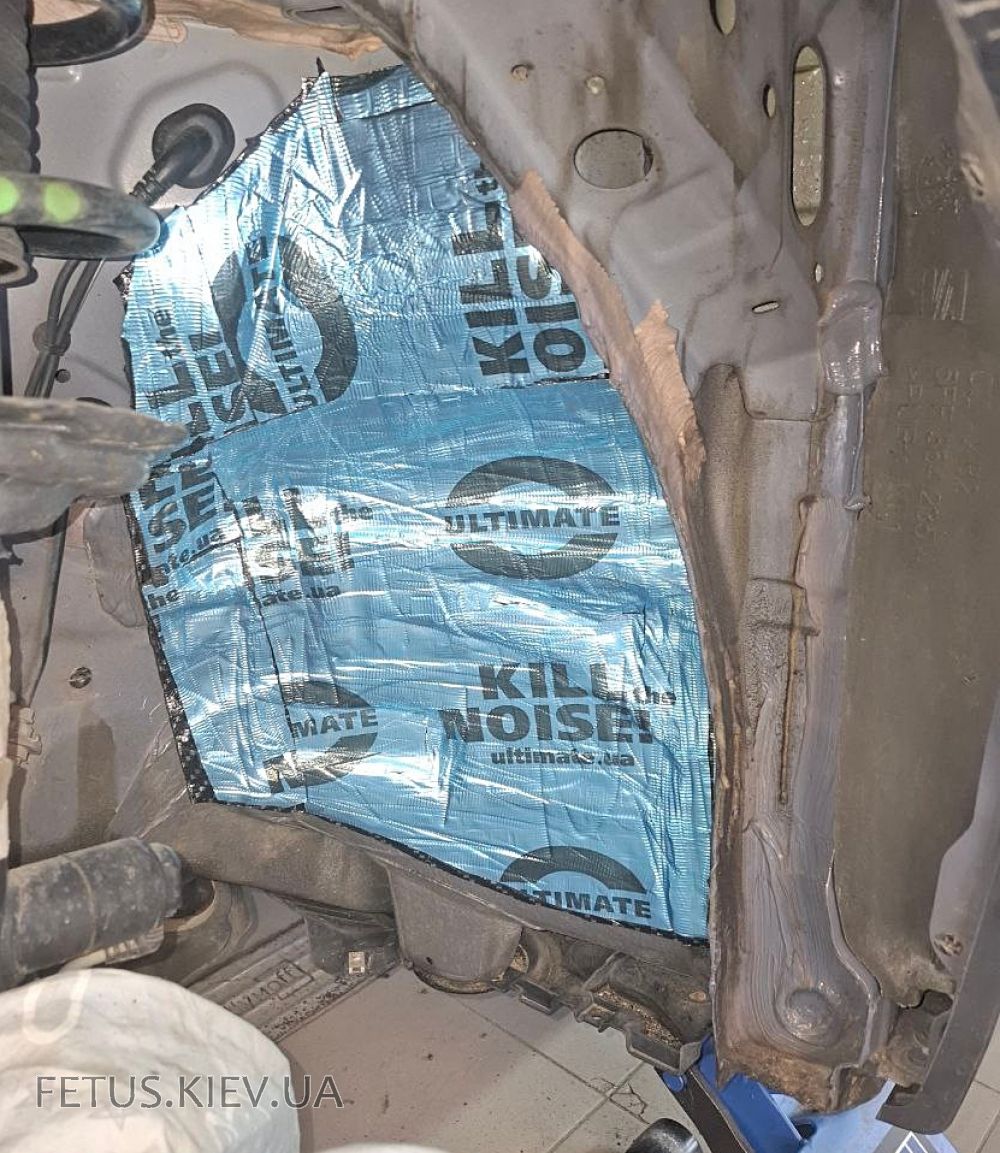

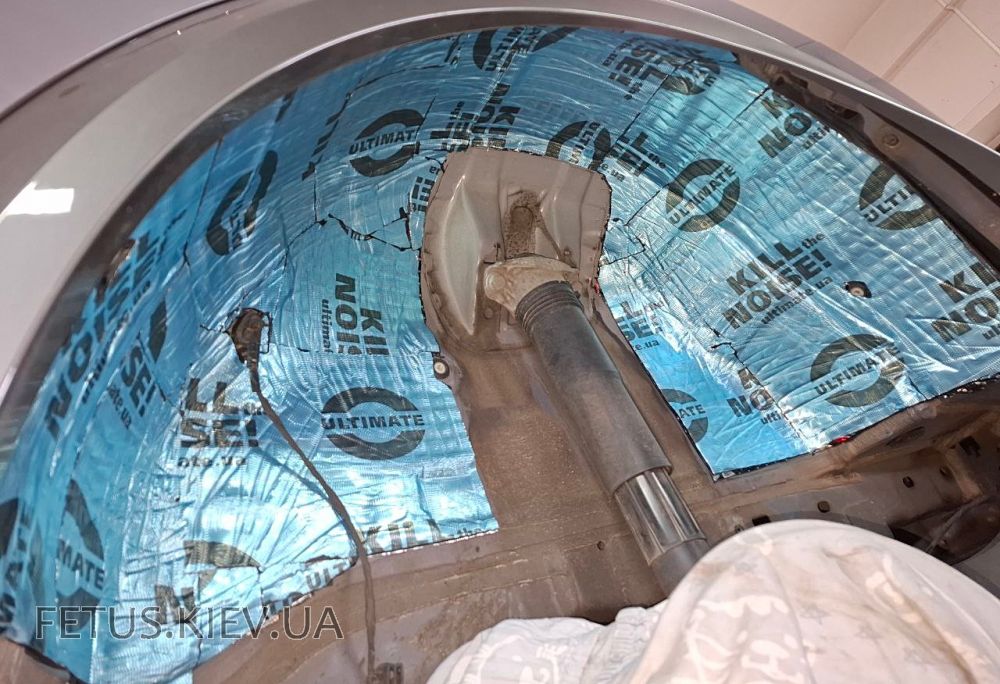

Аналогічно і на передніх арках подвійний шар віброізоляції, але доречно ...

... використовувати матеріал тільки на звернених до салону ділянках

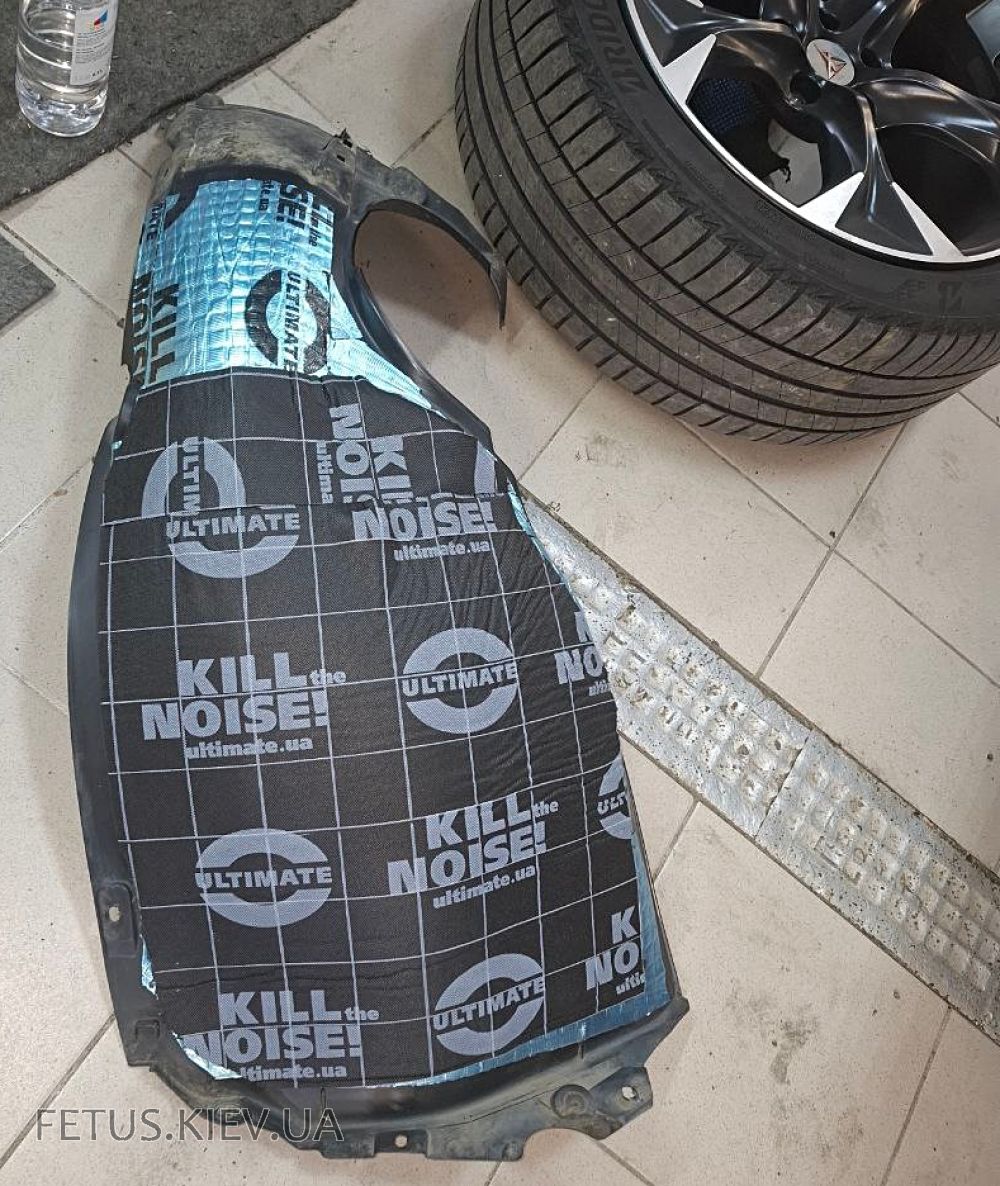

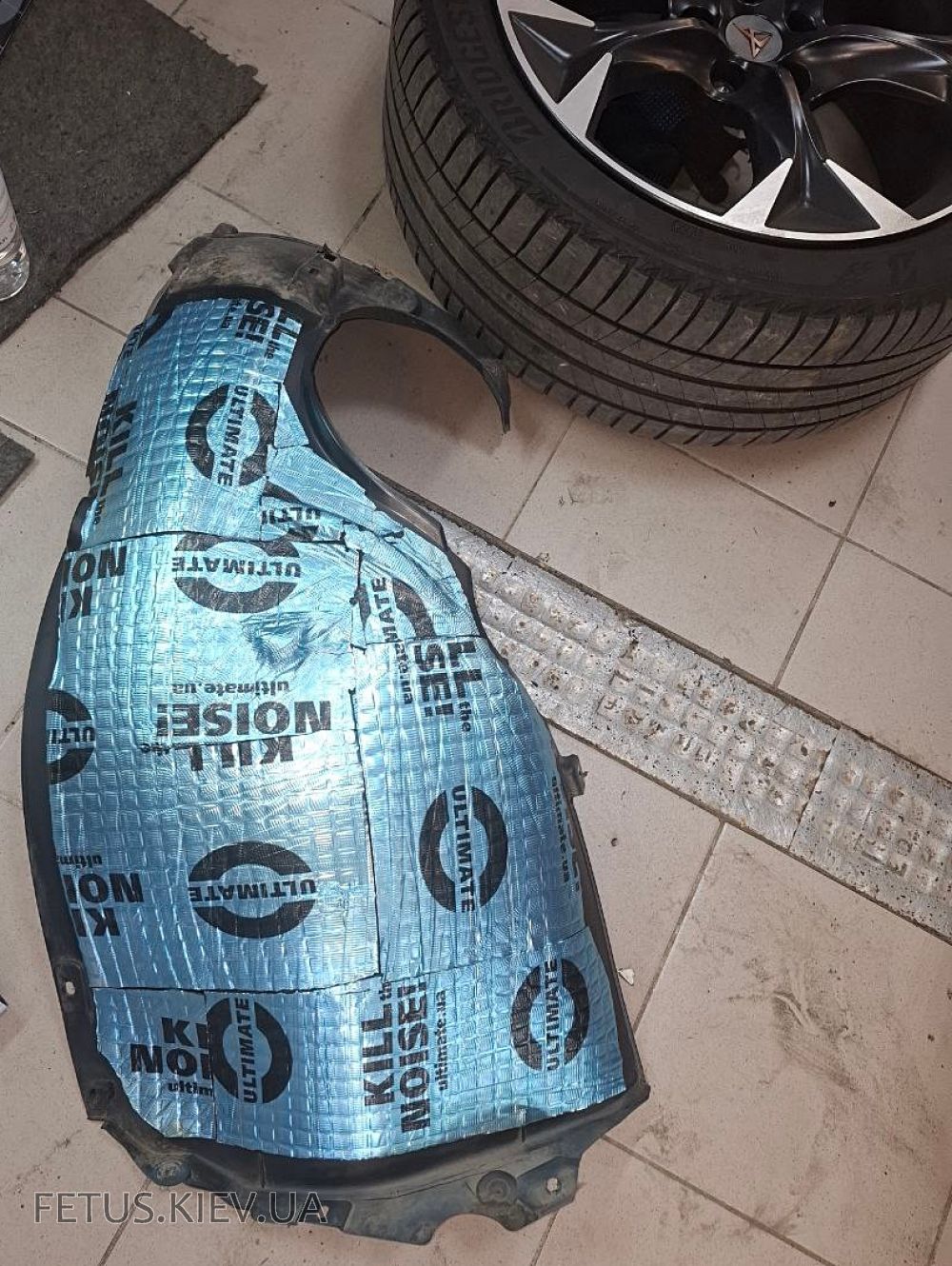

Віброізоляція частин передніх пластикових підкрилків - Ultimate Construct-A2

Додатковий шумовідбивач Ultimate Soft Plus на ділянках передніх підкрилків
